منصة حفر أفقية

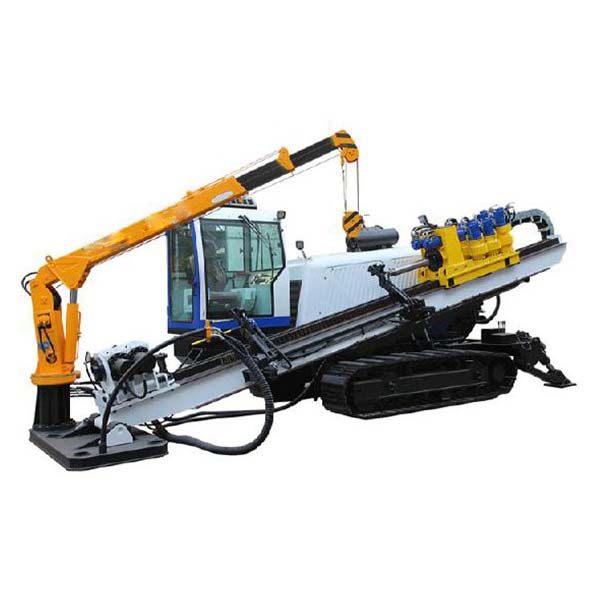

قوة سحب جهاز الحفر الأفقي ≤450kN

تم تصميم جهاز الحفر الأفقي الاتجاهي بقوة سحب ≤450kN خصيصًا لتركيب الأنابيب والكابلات تحت الأرض. لا يتطلب حفرًا سطحيًا، ويتيح إنشاءً سريعًا وآمنًا، وهو صديق للبيئة ومناسب للبيئات الحضرية والمحدودة المساحة.

اتصل بنا
الوصف

ميزات جهاز الحفر الأفقي الموجه

  • تتميز الحفارة بتصميمها ذي الصاري القصير، مما يجعلها خفيفة الوزن وسهلة التشغيل. يتم التحكم في الحركة عن طريق جهاز تحكم عن بعد سلكي، وجميع المكونات الرئيسية مستوردة من علامات تجارية محلية ودولية معروفة.
  • يتميز محرك الديزل الإلكتروني بالحقن من Cummins بانبعاثات منخفضة وضوضاء منخفضة. وبالاقتران مع تقنية التحكم المتقدمة، فإنه مناسب بشكل خاص للبناء الحضري ويقلل من استهلاك الطاقة في ظروف عدم التحميل.
  • يتم تشغيل دوران رأس الطاقة بواسطة أربعة محركات، مما يوفر عزم دوران عاليًا ويتيح ضبط السرعة بدون خطوات على مرحلتين.
  • يستخدم دفع وسحب رأس الطاقة أربعة محركات مع مخفض وناقل حركة وتروس لضمان ثبات ممتاز وكفاءة عالية.
  • مضخة الطين تعمل بالطاقة الهيدروليكية مع سرعة متغيرة ميكانيكيًا، مما يتيح ضبطًا مرنًا للضغط ومعدل التدفق.
  • تستخدم المسارات مسارات فولاذية مع وسادات مطاطية، والتي يمكنها تحمل أحمال عالية والتحرك على أسطح طرق مختلفة.
  • يتم توفير أدوات حفر كاملة، باستخدام قضبان حفر Φ83×3000 مم، مع توفر خيارات مخصصة لتلبية متطلبات المستخدم.
المعلمات الفنية
قوة سحب جهاز الحفر الأفقي ≤450kN
الطراز BL-45
قوة المحرك Cummins 6CTA8.3-C260 194 كيلوواط، 2200 دورة/دقيقة
قوة الدفع/السحب 450 كيلو نيوتن
عزم الدوران المقنن 16000 نيوتن متر
سرعة المغزل 0-48، 0-96 دورة/دقيقة
نظام الدفع/السحب نوع الترس والرف
السرعة I: 6 م/دقيقة، السرعة II: 12 م/دقيقة، السرعة III: 35 م/دقيقة
شوط الدفع 3500 م
قطر الثقب التجريبي Φ170
زاوية الحفر 0-20 درجة
ضغط النظام الهيدروليكي 20 ميجا باسكال
الحد الأقصى لتدفق مضخة الطين 450 لتر/دقيقة، اختياري 600 لتر/دقيقة
الضغط الأقصى لمضخة الطين 8 ميجا باسكال
مواصفات قضيب الحفر Φ83x3000 مم
سرعة السير 1.5-3 كم/ساعة
الأبعاد (الطول × العرض × الارتفاع) 7.2x2.25x2.45 م
الوزن 11 طن
