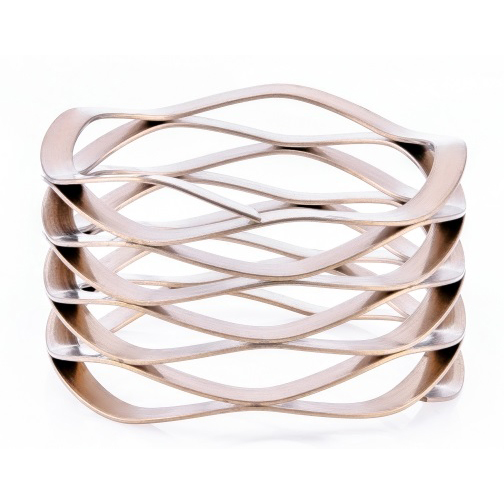

نوابض موجية متعددة اللفات بدون أطراف رقائقية

نوابض موجية متعددة اللفات بدون نهايات شيم سلسلة KM

Name: نوابض موجية متعددة اللفات بدون نهايات شيم سلسلة KM
Brand: beentools

تتميز النوابض الموجية متعددة اللفات بدون نهايات شيم بغياب لفات الدعم في كلا الطرفين، ولكنها تتكون من نوابض موجية متعددة الطبقات من القمة إلى القاع مع عدد إجمالي للطبقات أكبر من واحد.

اتصل بنا

الوصف

نوابض موجية متعددة اللفات بدون أطراف شيمهي نوابض متخصصة مصممة للتركيبات المدمجة والتطبيقات الحساسة للوزن، وتوفر مرونة ودعمًا فائقين في المساحات المحدودة. تتميز كل طبقة برقم موجة مثل 2.5 أو 3.5 أو 4.5، حيث تتلامس الطبقات العلوية والسفلية عند القمم والقيعان، مما يزيد من فعالية الملفات وصغر حجم النوابض.

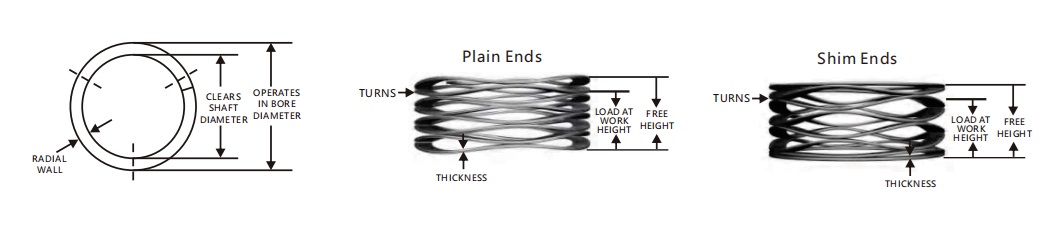

multi-turn wave springs with no shim ends

نوابض موجية متعددة اللفات بدون أطراف شيم

الميزات والفوائد الرئيسية

تصميم بدون حشوات:يلغي الحشوات للحصول على زنبرك أكثر إحكامًا وخفة، مما يقلل من تعقيد الهيكل والوزن الإجمالي.
هيكل متعدد اللفات:توفر اللفات المتعددة في الزنبرك مرونة محسنة وقدرة على التشوه ودعمًا فعالًا لظروف التشغيل الصعبة.
تشابك فعال للملفات:العدد الفعال للملفات يساوي العدد الإجمالي، مع اتصال مباشر بين الطبقات العلوية والسفلية عند القمم والوديان لتوفير أقصى دعم.
اختيار المواد:مصنوع من الفولاذ عالي القوة أو مواد سبيكة لضمان المتانة والموثوقية تحت الأحمال العالية والضغط الدوري.
تخفيف الاهتزازات والصدمات:ممتاز للتحميل الدوري وتخميد الاهتزازات، مما يطيل عمر المعدات وموثوقيتها.

التطبيقات

أنظمة الفضاء التي تتطلب تقليل الوزن وتصميمات مدمجة
الآلات الدقيقة ذات المساحات المحدودة للتركيب
الأختام الهيدروليكية والمحركات الكهربائية المتطورة
معدات السيارات والمعدات الميكانيكية العامة لتخفيف الصدمات والاهتزازات

تعد النوابض الموجية متعددة الدورات بدون أطراف شيم الخيار الأمثل للبيئات الحرجة حيث المساحة والوزن محدودان. يضمن تصميمها المتطور وموادها عالية الأداء مرونة موثوقة وطويلة الأمد ودعمًا للفضاء والهندسة الدقيقة وغيرها من المجالات الصعبة.

المعلمات الفنية1

رقم العنصر	يعمل في قطر التجويف (مم)	قطر العمود الخالي (مم)	الحمل (N)	ارتفاع العمل (مم)	الارتفاع الحر (مم)	معدل الزنبرك (N/مم)
KM05-L1	5	3.5	5	1.14	1.84	7.14
KM05-L2	5	3	5	1.52	2.45	5.38
KM05-L3	5	3	5	1.91	3.06	4.35
M05-L4	5	3.5	5	2.26	3.68	3.52
KM05-L5	5	3	5	2.67	4.29	3.09
KM05-L6	5	3.5	5	3.02	4.9	2.66
KM05-L7	5	3	5	3.43	5.52	2.39
KM05-L8	5	3.5	5	4.14	6.74	1.92
KM05-L9	5	3.5	5	4.9	7.97	1.63
KM05-M1	5	3.5	10	1.14	1.89	13.33
KM05-M2	5	3.5	10	1.52	2.52	10
M05-M3	5	3.5	10	1.91	3.15	8.06
KM05-M4	5	3.5	10	2.26	3.78	6.58
KM05-M5	5	3.5	10	2.67	4.41	5.75
KM05-M6	5	3.5	10	3.02	5.04	4.95
KM05-M7	5	3.5	10	3.43	5.04	4.46
KM05-M8	5	3.5	10	4.14	6.93	3.58
KM05-M9	5	3.5	10	4.9	8.19	3.04
KM06-L1	6	4	6	0.61	1.52	6.59
KM06-L2	6	4	6	0.81	2.03	4.92
KM06-L3	6	4	6	1.02	2.54	3.95
KM06-L4	6	4	6	1.22	3.05	3.28
KM06-L5	6	4	6	1.42	3.56	2.8
KM06-L6	6	4	6	1.63	4.06	2.47
KM06-L7	6	4	6	1.83	4.57	2.19
KM06-L8	6	4	6	2.24	5.59	1.79
KM06-L9	6	4	6	2.64	6.6	1.52
KM06-M1	6	4	12	0.74	1.52	15.38
KM06-M2	6	4	12	0.97	2.03	11.32
KM06-M3	6	4	12	1.22	2.54	9.09
KM06-M4	6	4	12	1.47	3.05	7.59
KM06-M5	6	4	12	1.7	3.56	6.45
KM06-M6	6	4	12	1.96	4.06	5.71
KM06-M7	6	4	12	2.18	4.57	5.02
KM06-M8	6	4	12	2.69	5.59	4.14
KM06-M9	6	4	12	3.18	6.6	3.51
KM08-L1	8	5	15	1.7	2.82	13.39
KM08-L2	8	5	15	2.39	3.76	10.95
KM08-L3	8	5	15	2.74	4.7	7.65
KM08-L4	8	5	15	3.56	5.64	7.21
KM08-L5	8	5	15	4.01	6.58	5.84
KM08-L6	8	5	15	4.57	7.52	5.08
KM08-L7	8	5	15	5.26	8.46	4.69
M08-L8	8	5	15	6.35	10.34	3.76
KM08-L9	8	5	15	7.37	12.22	3.09
KM08-M1	8	5	30	1.78	2.82	28.85
KM08-M2	8	5	30	2.54	3.76	24.59
KM08-M3	8	5	30	3.05	4.7	18.18
KM08-M4	8	5	30	3.81	5.64	16.39
KM08-M5	8	5	30	4.32	6.58	13.27
KM08-M6	8	5	30	4.95	7.52	11.67
KM08-M7	8	5	30	5.59	8.46	10.45
KM08-M8	8	5	30	6.86	10.34	8.62
KM08-M9	8	5	30	7.87	12.22	6.9
KM10-L1	10	7	18	1.91	3.96	8.78
KM10-L2	10	7	18	2.54	5.28	6.57
KM10-L3	10	7	18	3.15	6.6	5.22
KM10-L4	10	7	18	3.78	7.92	4.35
KM10-L5	10	7	18	4.42	9.25	3.73
KM10-L6	10	7	18	5.05	10.57	3.26
KM10-L7	10	7	18	5.69	11.89	2.9
KM10-L8	10	7	18	6.32	13.21	2.61
KM10-L9	10	7	18	6.96	14.53	2.38
KM10-M1	10	7	35	2.03	3.96	18.13
KM10-M2	10	7	35	2.79	5.28	14.06
KM10-M3	10	7	35	3.56	6.6	11.51
KM10-M4	10	7	35	4.32	7.92	9.72
KM10-M5	10	7	35	5.08	9.25	8.39
KM10-M6	10	7	35	5.84	10.57	7
KM10-M7	10	7	35	6.6	11.89	6.62
KM10-M8	10	7	35	7.37	13.21	5.99
KM10-M9	10	7	35	8.13	14.53	5.47
KM12-L1	12	9	20	1.47	4.34	6.97
KM12-L2	12	9	20	1.98	5.79	5.25
KM12-L3	12	9	20	2.46	7.24	4.18
KM12-L4	12	9	20	2.95	8.69	3.48
KM12-L5	12	9	20	3.45	10.13	2.99
KM12-L6	12	9	20	3.94	11.58	2.62
KM12-L7	12	9	20	4.45	13.03	2.33
KM12-L8	12	9	20	4.93	14.48	2.09
KM12-L9	12	9	20	5.44	15.93	1.91
KM12-M1	12	8.5	40	2.36	4.34	20
KM12-M2	12	8.5	40	3.18	5.79	15.33
KM12-M3	12	8.5	40	3.96	7.24	12
KM12-M4	12	8.5	40	4.75	8.69	10.15
KM12-M5	12	8.5	40	5.54	10.13	8.71
KM12-M6	12	8.5	40	6.32	11.58	7
KM12-M7	12	8.5	40	7.11	13.03	6.76
KM12-M8	12	8.5	40	7.92	14.48	6
KM12-M9	12	8.5	40	8.71	15.93	5.54
KM12-H1	12	8.5	60	1.98	4.34	25.42
KM12-H2	12	8.5	60	2.64	5.79	19.05
KM12-H3	12	8.5	60	3.3	7.24	15.23
KM12-H4	12	8.5	60	3.99	8.69	12.77
KM12-H5	12	8.5	60	4.65	10.13	10.95
KM12-H6	12	8.5	60	5.31	11.58	9.57
KM12-H7	12	8.5	60	5.97	13.03	8
KM12-H8	12	8.5	60	6.63	14.48	7.64
KM12-H9	12	8.5	60	7.29	15.93	6.94
KM14-L1	14	10	22	2.18	4.95	7.94
KM14-L2	14	10	22	2.95	6.6	6
KM14-L3	14	10	22	3.71	8.26	4.84
KM14-L4	14	10	22	4.52	9.91	4.08
KM14-L5	14	10	22	5.33	11.56	3.53
KM14-L6	14	10	22	6.17	13.21	3.13
KM14-L7	14	10	22	7.01	14.86	2.8
KM14-L8	14	10	22	7.85	16.51	2.54
KM14-L9	14	10	22	8.71	18.16	2.33
KM14-M1	14	10	50	2.18	4.95	18.05
KM14-M2	14	10	50	2.95	6.6	13
KM14-M3	14	10	50	3.71	8.26	10.99
KM14-M4	14	10	50	4.52	9.91	9.28
KM14-M5	14	10	50	5.33	11.56	8.03
KM14-M6	14	10	50	6.17	13.21	7
KM14-M7	14	10	50	7.01	14.86	6.37
KM14-M8	14	10	50	7.85	16.51	5.77
KM14-M9	14	10	50	8.71	18.16	5.29
KM14-H1	14	9	80	3.15	4.95	44.44
KM14-H2	14	9	80	4.19	6.6	33
KM14-H3	14	9	80	5.26	8.26	26.67
KM14-H4	14	9	80	6.3	9.91	22.16
KM14-H5	14	9	80	7.34	11.56	18.96
KM14-H6	14	9	80	8.41	13.21	16.67
KM14-H7	14	9	80	9.45	14.86	14.79
KM14-H8	14	9	80	10.49	16.51	13.29
KM14-H9	14	9	80	11.56	18.16	12.12
KM15-L1	15	11	25	2.57	5.18	9.58
KM15-L2	15	11	25	3.43	6.91	7.18
KM15-L3	15	11	25	4.27	8.64	5.72
KM15-L4	15	11	25	5.13	10.36	4.78
KM15-L5	15	11	25	5.99	12.09	4.1
KM15-L6	15	11	25	6.83	13.82	3.58
KM15-L7	15	11	25	7.7	15.54	3.19
KM15-L8	15	11	25	8.53	17.27	2.86
KM15-L9	15	11	25	9.4	19	2
KM15-M1	15	10	5	3.43	5.18	28.57
KM15-M2	15	10	50	4.57	6.91	21.37
KM15-M3	15	10	50	5.72	8.64	17.12
KM15-M4	15	10	50	6.86	10.36	14.29
KM15-M5	15	10	5	8	12.09	12.22
KM15-M6	15	10	50	9.14	13.82	10.68
KM15-M7	15	10	50	10.29	15.54	9.52
KM15-M8	15	10	50	11.43	17.27	8.56
KM15-M9	15	10	50	12.57	19	7.78
KM15-H1	15	10	80	3.2	5.18	40
KM15-H2	15	10	80	4.19	6.91	29.41
KM15-H3	15	10	80	5.23	8.64	23.46
KM15-H4	15	10	80	6.27	10.36	19.56
KM15-H5	15	10	80	7.32	12.09	16.77
KM15-H6	15	10	8	8.36	13.82	14
KM15-H7	15	10	80	9.4	15.54	13.03
KM15-H8	15	10	80	10.46	17.27	11.75
KM15-H9	15	10	80	11.51	19	10.68
KM16-L1	16	11	25	2.11	5.41	7.58
KM16-L2	16	11	25	2.79	7	5.6
KM16-L3	16	11	25	3.51	9.02	4.54
KM16-L4	16	11	25	4.19	10.82	3.77
KM16-L5	16	11	25	4.9	12.62	3.24
KM16-L6	16	11	25	6.3	16.23	2.5
KM16-L7	16	11	25	7.7	19.84	2.06
KM16-L8	16	11	25	9.09	23.44	1.74
KM16-M1	16	11	55	3.63	5.41	30
KM16-M2	16	11	55	4.83	7.21	23.11
KM16-M3	16	11	55	6.05	9.02	18.52
KM16-M4	16	11	55	7.24	10.82	15.36
KM16-M5	16	11	55	8.46	12.62	13.22
KM16-M6	16	11	55	10.87	16.23	10
KM16-M7	16	11	55	13.28	19.84	8.38
KM16-M8	16	11	55	15.7	23.44	7.11
KM16-H1	16	11	90	3.3	5.41	42.65
KM16-H2	16	1	90	4.57	7.21	34.09
KM16-H3	16	11	90	5.59	9	26.24
KM16-H4	16	11	90	6.86	10.82	22.73
KM16-H5	16	11	90	7.87	12.62	18.95
KM16-H6	16	11	90	10.16	16.23	14.83
KM16-H7	16	11	90	12.45	19.84	12.18
KM16-H8	16	11	90	14.73	23.44	10.33
KM18-L1	18	13	30	3.63	5.72	14.35
KM18-L2	18	13	30	4.75	7.62	10.45
KM18-L3	18	13	30	5.94	9.53	8.36
KM18-L4	18	13	30	7.14	11.43	6.99
KM18-L5	18	13	30	8.31	13	5.96
KM18-L6	18	13	30	10.69	17.15	4.64
KM18-L7	18	13	30	14.25	22.86	3.48
KM18-M1	18	13	55	3.68	5.72	26.96
KM18-M2	18	13	55	4.98	7.62	20.83
KM18-M3	18	13	55	6.22	9.53	16.62
KM18-M4	18	13	55	7.47	11.43	13.89
KM18-M5	18	13	55	8.74	13.34	11.96
KM18-M6	18	13	55	11.23	17.15	9.29
KM18-M7	18	13	55	14.96	22.86	6.96
KM18-H1	18	13	90	3.84	5.72	47.87
KM18-H2	18	13	90	5.13	7.62	36.14
KM18-H3	18	13	90	6.4	9.53	28.75
KM18-H4	18	13	90	7.7	11.43	24.13
KM18-H5	18	13	90	8.97	13.34	20.59
KM18-H6	18	13	90	11.53	17.15	16.01
KM18-H7	18	13	90	15.37	22.86	12.02
KM20-L1	20	15	35	2.72	6.32	9.72
KM20-L2	20	15	35	3.61	8.43	7.26
KM20-L3	20	15	35	4.52	10.54	5.81
KM20-L4	20	15	35	5.41	12.65	4.83
KM20-L5	20	15	35	6.32	14.76	4.15
KM20-L6	20	15	35	8.13	18.97	3.23
KM20-L7	20	15	35	10.82	25.3	2.42
KM20-M1	20	14	70	3.05	6.32	21.41
KM20-M2	20	14	70	4.06	8.43	16.02
KM20-M3	20	14	70	5.08	10.54	12.82
KM20-M4	20	14	70	6.27	12.65	10.97
KM20-M5	20	14	70	7.32	14.76	9.41
KM20-M6	20	14	70	9.17	18.97	7.14
KM20-M7	20	14	70	12.22	25.3	5.35
KM20-H1	20	14	10	4.24	6.32	48.08
KM20-H2	20	14	10	5.66	8.43	36
KM20-H3	20	14	100	7.06	10.54	28.74
KM20-H4	20	14	10	8.48	12.65	23.98
KM20-H5	20	14	100	9.91	14.76	20.62
KM20-H6	20	14	100	12.73	18.97	16.03
KM20-H7	20	14	10	16.97	25.3	12
KM25-L1	25	19	5	2.06	6.63	10.94
KM25-L2	25	19	50	2.74	8.84	8
KM25-L3	25	19	5	3.43	11.05	6.56
KM25-L4	25	19	50	4.11	13.26	5.46
KM25-L5	25	19	50	4.8	15.47	4.69
KM25-L6	25	19	50	6.2	19.89	3.65
KM25-L7	25	19	50	8.26	26.52	2.74
KM25-M1	25	19	80	2.95	6.63	21.74
KM25-M2	25	19	80	3.94	8.84	16.33
KM25-M3	25	19	80	4.9	11.05	13.01
KM25-M4	25	19	80	5.89	13.26	10
KM25-M5	25	19	80	6.88	15.47	9.31
KM25-M6	25	19	80	8.84	19.89	7.24
KM25-M7	25	19	80	11.79	26.52	5.43
KM25-H1	25	19	110	4.04	6.63	42.47
KM25-H2	25	19	110	5.38	8.84	31.79

المعلمات الفنية2

رقم العنصر	يعمل في قطر التجويف (مم)	قطر العمود (مم)	الحمل (N)	ارتفاع العمل (مم)	الارتفاع الحر (مم)	معدل الزنبرك (N/مم)
KM25-H3	25	19	11	6.73	11.05	25.46
KM25-H4	25	19	11	8.08	13.26	21.24
KM25-H5	25	19	110	9.4	15.47	18.12
KM25-H6	25	19	110	12.12	19.89	14.16
KM25-H7	25	19	11	16.15	26.52	10.61
KM28-L1	28	22	50	3.76	7.24	14.37
KM28-L2	28	22	50	5	9.65	10.75
KM28-L3	28	22	50	6.27	12.07	8.62
KM28-L4	28	22	50	7.52	14.48	7.18
KM28-L5	28	22	50	8.79	16.89	6.17
KM28-L6	28	22	50	10.03	19.3	5.39
KM28-L7	28	22	50	11.28	21.72	4.79
KM28-L8	28	22	50	13.79	26.54	3.92
KM28-L9	28	22	50	16.31	31.37	3.32
KM28-M1	28	22	80	4.39	7.24	28.07
KM28-M2	28	22	80	5.84	9.65	21
KM28-M3	28	22	80	7.32	12.07	16.84
KM28-M4	28	22	80	8.79	14.48	14.06
KM28-M5	28	22	80	10.24	16.89	12.03
KM28-M6	28	22	80	11.71	19.3	10.54
KM28-M7	28	22	80	13.18	21.72	9.37
KM28-M8	28	22	80	16.1	26.54	7.66
KM28-M9	28	22	80	19.02	31.37	6.48
KM28-H1	28	22	130	4.57	7.24	48.69
KM28-H2	28	22	130	6.07	9.65	36.31
KM28-H3	28	22	130	7.59	12.07	29.02
KM28-H4	28	22	130	9.12	14.48	24.25
KM28-H5	28	22	130	10.64	16.89	20.8
KM28-H6	28	22	130	12.17	19	18.23
KM28-H7	28	22	13	13.69	21.72	16.19
KM28-H8	28	22	130	16.71	26.54	13.22
KM28-H9	28	22	130	19.76	31.37	11
KM30-L1	30	24	50	3.18	7.62	11.26
KM30-L2	30	24	50	4.22	10.16	8.42
KM30-L3	30	24	50	5.28	12.7	6.74
KM30-L4	30	24	50	6.32	15.24	5.61
KM30-L5	30	24	50	7.39	17.78	4.81
KM30-L6	30	24	50	8.43	20.32	4.21
KM30-L7	30	24	50	9.5	22.86	3.74
KM30-L8	30	24	50	11.61	27.94	3.06
KM30-L9	30	24	50	13.72	33.02	2.59
KM30-M1	30	24	90	3.51	7.62	21.9
KM30-M2	30	24	90	4.7	10.16	16.48
KM30-M3	30	24	90	5.87	12.7	13.18
KM30-M4	30	24	90	7.04	15.24	10.98
KM30-M5	30	24	90	8.2	17.78	9.39
KM30-M6	30	24	90	9.37	20.32	8.22
KM30-M7	30	24	90	10.54	22.86	7.31
KM30-M8	30	24	90	12.9	27.94	5.98
KM30-M9	30	24	90	15.24	33.02	5.06
KM30-H1	30	24	130	4.19	7.62	37.9
KM30-H2	30	24	130	5.59	10.16	28
KM30-H3	30	24	130	6.99	12.7	22.77
KM30-H4	30	24	130	8.38	15.24	18.95
KM30-H5	30	24	130	9.78	17.78	16
KM30-H6	30	24	130	11.18	20.32	14.22
KM30-H7	30	24	130	12.57	22.86	12
KM30-H8	30	24	130	15.37	27.94	10.34
KM30-H9	30	24	130	18.16	33.02	8.75
KM35-L1	35	27	70	3.94	8.38	15.77
KM35-L2	35	27	70	5.23	11.18	11.76
KM35-L3	35	27	70	6.55	13.97	9.43
KM35-L4	35	27	70	7.87	16.76	7.87
KM35-L5	35	27	70	9.17	19.56	6.74
KM35-L6	35	27	70	10.49	22.35	5
KM35-L7	35	27	70	11.81	25.15	5.25
KM35-L8	35	27	70	14.43	30.73	4.29
KM35-L9	35	27	70	17.04	36.32	3.63
KM35-M1	35	27	110	4.14	8.38	25.94
KM35-M2	35	27	110	5.51	11.18	19
KM35-M3	35	27	11	6.88	13.97	15.51
KM35-M4	35	27	110	8.26	16.76	12.94
KM35-M5	35	27	110	9.63	19.56	11.08
KM35-M6	35	27	110	11.02	22.35	9.71
KM35-M7	35	27	110	12.4	25.15	8.63
KM35-M8	35	27	110	15.14	30.73	7.06
KM35-M9	35	27	110	17.91	36.32	5.98
KM35-H1	35	27	160	4.04	8.38	36.87
KM35-H2	35	27	16	5.38	11.18	27.59
KM35-H3	35	27	160	6.73	13.97	22
KM35-H4	35	27	160	8.08	16.76	18.43
KM35-H5	35	27	16	9.42	19.56	15.78
KM35-H6	35	27	160	10.77	22.35	13.82
KM35-H7	35	27	160	12.12	25.15	12.28
KM35-H8	35	27	160	14.81	30.73	10.05
KM35-H9	35	27	16	17.5	36.32	8
KM40-L1	40	30	100	2.9	9.14	16.03
KM40-L2	40	30	100	3.86	12.19	12
KM40-L3	40	30	10	4.8	15.24	9.58
KM40-L4	40	30	100	5.77	18.29	7.9
KM40-L5	40	30	100	6.73	21.34	6.84
KM40-L6	40	30	10	7.7	24.38	6
KM40-L7	40	30	100	8.66	27.43	5.33
KM40-L8	40	30	10	10.59	33.53	4.36
KM40-L9	40	30	10	12.52	39.62	3.69
KM40-M1	40	30	150	5.44	9.14	40.54
KM40-M2	40	30	150	7.24	12.19	30
KM40-M3	40	30	15	9.04	15.24	24.19
KM40-M4	40	30	15	10.85	18.29	20.16
KM40-M5	40	30	15	12.65	21.34	17
KM40-M6	40	30	15	14.48	24.38	15
KM40-M7	40	30	15	16.28	27	13.45
KM40-M8	40	30	150	19.89	33.53	11
KM40-M9	40	30	150	23.5	39.62	9.31
KM40-H1	40	30	30	5.66	9.14	86
KM40-H2	40	30	30	7.54	12.19	64.52
KM40-H3	40	30	30	9.42	15.24	51.55
KM40-H4	40	30	30	11.33	18.29	43.1
KM40-H5	40	30	30	13.21	21.34	36
KM40-H6	40	30	30	15.09	24.38	32.29
KM40-H7	40	30	30	16.97	27.43	28.68
KM40-H8	40	30	30	20.75	33.53	23.47
KM40-H9	40	30	30	24.54	39.62	19.89
KM45-L1	45	35	110	3.38	9.91	16
KM45-L2	45	35	110	4.52	13.21	12.66
KM45-L3	45	35	110	5.64	16.51	10.12
KM45-L4	45	35	110	6.76	19.81	8.43
KM45-L5	45	35	110	7.9	23.11	7.23
KM45-L6	45	35	110	9.02	26.42	6.32
KM45-L7	45	35	110	10.16	29.72	5.62
KM45-L8	45	35	110	12.4	36.32	4
KM45-L9	45	35	110	14.66	42.93	3.89
KM45-M1	45	35	225	5.33	9.91	49.13
KM45-M2	45	35	225	6.99	13.21	36.17
KM45-M3	45	35	225	9.14	16.51	30.53
KM45-M4	45	35	225	10.8	19.81	24.97
KM45-M5	45	35	225	12.7	23.11	21.61
KM45-M6	45	35	225	14.48	26.42	18.84
KM45-M7	45	35	225	16.26	29.72	16.72
KM45-M8	45	35	225	19.81	36.32	13.63
KM45-M9	45	35	225	23.37	42.93	11
KM45-H1	45	35	400	6.43	9.91	114.94
KM45-H2	45	35	400	8.38	13.21	82.82
KM45-H3	45	35	400	11.2	16.51	75
KM45-H4	45	35	400	12.95	19.81	58.31
KM45-H5	45	35	400	15.37	23.11	51.68
KM45-H6	45	35	400	17.27	26.42	43.72
KM45-H7	45	35	400	19.68	29.72	39
KM45-H8	45	35	400	24.26	36.32	33
KM45-H9	45	35	400	28.45	42.93	27.62
KM50-L1	50	40	110	4.83	10.29	20.15
KM50-L2	50	40	110	6.1	13.72	14.44
KM50-L3	50	40	110	7.87	17.15	11.85
KM50-L4	50	40	110	9.4	20.57	9.85
KM50-L5	50	40	110	11.3	24	8.66
KM50-L6	50	40	110	12.7	27.43	7
KM50-L7	50	40	110	14.99	30.86	6.93
KM50-L8	50	40	110	18.16	37.72	5.62
KM50-L9	50	40	110	21.34	44.58	4.73
KM50-L10	50	40	110	24.64	51.44	4
KM50-M1	50	40	225	4.62	10.29	39
KM50-M2	50	40	225	6.35	13.72	30.53
KM50-M3	50	40	225	7.49	17.15	23.29
KM50-M4	50	40	225	8.89	20.57	19.26
KM50-M5	50	40	225	10.54	24	16.72
KM50-M6	50	40	225	11.89	27.43	14.48
KM50-M7	50	40	225	13.59	30.86	13.03
KM50-M8	50	40	225	16.71	37.72	10.71
KM50-M9	50	40	225	19.61	44.58	9.01
KM50-M10	50	40	225	22.48	51.44	7.77
KM50-H1	50	40	400	5.92	10.29	91.53
KM50-H2	50	40	400	7.8	13.72	67.57
KM50-H3	50	40	400	10.16	17.15	57.22
KM50-H4	50	40	400	11.79	20.57	45.56
KM50-H5	50	40	400	14.15	24	40.61
KM50-H6	50	40	40	15.62	27.43	33
KM50-H7	50	40	400	17.91	30.86	30.89
KM50-H8	50	40	40	21.54	37.72	24.72
KM50-H9	50	40	400	25.65	44.58	21.13
KM50-H10	50	40	400	29.21	51.44	17.99
KM55-L1	55	45	125	5.59	11.05	22.89
KM55-L2	55	45	125	7.72	14.73	17
KM55-L3	55	45	125	9.68	18.41	14
KM55-L4	55	45	125	11.48	22.1	11.77
KM55-L5	55	45	125	13.92	25.78	10.54
KM55-L6	55	45	125	15.52	29.46	8.97
KM55-L7	55	45	125	18.41	33.15	8.49
KM55-L8	55	45	125	21.67	40.51	6.63
KM55-L9	55	45	125	25.65	47.88	5.62
KM55-L10	55	45	125	29.77	55.25	4.91
KM55-M1	55	45	250	3.1	11.05	31.45
KM55-M2	55	45	250	4.11	14.73	23.54
KM55-M3	55	45	250	5.16	18.41	18
KM55-M4	55	45	250	6.2	22	15.72
KM55-M5	55	45	250	7.21	25.78	13.46
KM55-M6	55	45	250	8.26	29.46	11.79
KM55-M7	55	45	250	9.27	33.15	10.47
KM55-M8	55	45	250	11.33	40.51	8.57
KM55-M9	55	45	250	13.41	47.88	7
KM55-M10	55	45	250	15.47	55.25	6.28
KM55-H1	55	45	400	5.31	11.05	69.69
KM55-H2	55	45	400	7.24	14.73	53
KM55-H3	55	45	400	9.09	18.41	42.87
KM55-H4	55	45	400	10.64	22.1	34
KM55-H5	55	45	400	12.24	25.78	29.54
KM55-H6	55	45	400	14.1	29.46	26.04
KM55-H7	55	45	400	15.82	33.15	23.08
KM55-H8	55	45	400	19.3	40.51	18.86
KM55-H9	55	45	400	23.11	47.88	16.15
KM55-H10	55	45	40	26.54	55.25	13.93
KM60-L1	60	50	135	5.59	11.43	23.12
KM60-L2	60	50	135	7.47	15.24	17
KM60-L3	60	50	135	9.32	19.05	13.87
KM60-L4	60	50	135	11.2	22.86	11
KM60-L5	60	50	135	13.06	26.67	9.92
KM60-L6	60	50	135	14.94	30.48	8.69
KM60-L7	60	50	135	16.79	34.29	7.71
KM60-L8	60	50	135	20.52	41.91	6.31
KM60-L9	60	50	135	24.26	49.53	5.34
KM60-L10	60	50	135	27.99	57.15	4.63
KM60-M1	60	50	275	6.65	11.43	57.53
KM60-M2	60	50	275	8.86	15.24	43
KM60-M3	60	50	275	11.07	19.05	34.46
KM60-M4	60	50	275	13.28	22.86	28.71
KM60-M5	60	50	275	15.49	26.67	24
KM60-M6	60	50	275	17.7	30.48	21
KM60-M7	60	50	275	19.94	34.29	19
KM60-M8	60	50	275	24.36	41.91	15.67
KM60-M9	60	50	275	28.78	49.53	13.25
KM60-M10	60	50	275	33.22	57.15	11.49
KM60-H1	60	50	450	7.75	11.43	122.28
KM60-H2	60	50	450	10.31	15	91.28
KM60-H3	60	50	450	12.9	19.05	73
KM60-H4	60	50	450	15.47	22.86	60
KM60-H5	60	50	450	18.06	26.67	52.26
KM60-H6	60	50	450	20.62	30.48	45.64
KM60-H7	60	50	45	23.22	34.29	40
KM60-H8	60	50	45	28.37	41.91	33.23
KM60-H9	60	50	450	33.53	49.53	28.13
KM60-H10	60	50	450	38.68	57.15	24.36
