زنبرك موجي متعدد اللفات مع نهايات رقيقة

نوابض موجية متعددة اللفات مع نهايات رقيقة لآلاتك KMS

الزنبركات الموجية ذات النهايات المسطحة لها لفائف مسطحة في كل طرف كلفائف داعمة، وزنبركات موجية متعددة الطبقات من القمة إلى القاع.

اتصل بنا
الوصف

تتلامس الطبقات العلوية والسفلية عند القمم والوديان؛ ويقل العدد الفعلي للملفات بمقدار 2 عن العدد الإجمالي للملفات. عادةً ما تحتوي النوابض الموجية متعددة اللفات ذات الأطراف المبطنة على قمم موجية متعددة، والتي تولد إزاحة محورية نسبية عند تعرضها لأحمال محورية، مما يؤدي إلى تكوين طاقة تشوه. عند إزالة الحمل المطبق، تعود النوابض الموجية إلى شكلها الأصلي تحت تأثير طاقة التشوه، مما يوفر التبطين وتخميد الاهتزازات. يتيح تصميم هذا الزنبرك توفير نسبة مرونة ثابتة، حيث يكون الحمل متناسبًا مع مقدار التشوه، في ظل مجموعة متنوعة من ظروف التشغيل، مما يضمن التحكم الدقيق في الحمل.

الميزات والمزايا

  • الاستقرار الهيكلي:تزيد أطراف الرفادة من سطح التلامس، مما يوفر استقرارًا أفضل وتوزيعًا موحدًا للحمل، ويقلل من تركيزات الضغط الموضعية.
  • تأثير تخميد الاهتزاز:يمكن لهذا التصميم أن يخفف الصدمات والاهتزازات بشكل فعال وهو مناسب للحالات التي تتطلب ترددًا عاليًا وحركة كبيرة.
  • تصميم متعدد اللفات:يمنح تصميم الملفات المتعددة الزنبرك مرونة وقدرة تشوه أفضل، ويمكنه تحمل أحمال أكبر.
  • التطبيقات:يستخدم على نطاق واسع في أنظمة تعليق السيارات والمعدات الميكانيكية والمنتجات الإلكترونية وغيرها، حيث يتطلب أداءً عاليًا وموثوقية عالية.
  • اختيار المواد:غالبًا ما تستخدم المواد عالية القوة، مثل سبائك الفولاذ، لتحسين عمر الإجهاد ومتانة النوابض.

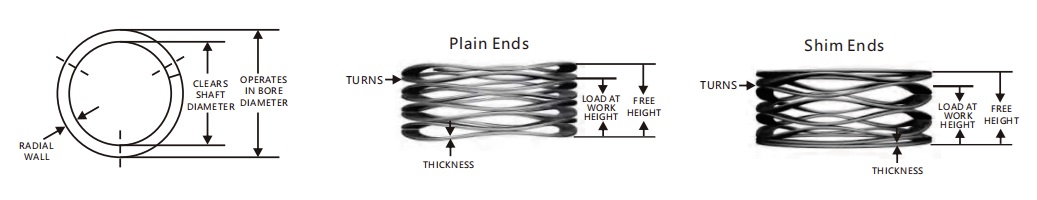

multi-turn wave spring with shim ends

زنبرك موجي متعدد اللفات بنهايات رقيقة

المعلمات الفنية1
رقم العنصر يعمل في
قطر التجويف (مم)		 قطر العمود
الخالي (مم)		 الحمل (N) ارتفاع العمل (مم) الارتفاع الحر (مم) معدل الزنبرك (N/مم)
KMS05-L1 5 3.5 5 1.14 1.84 7.14
KMS05-L2 5 3 5 1.52 2.45 5.38
KMS05-L3 5 3.5 5 1.91 3.06 4.35
KMS05-L4 5 3.5 5 2.26 3.68 3.52
KMS05-L5 5 3.5 5 2.67 4.29 3.09
KMS05-L6 5 3.5 5 3.02 4.9 2.66
KMS05-L7 5 3.5 5 3.43 5.52 2.39
KMS05-L8 5 3.5 5 4.14 6.74 1.92
KMS05-L9 5 3.5 5 4.9 7.97 1.63
KMS05-M1 5 3.5 10 1.14 1.89 13.33
KMS05-M2 5 3.5 10 1.52 2.52 10
KMS05-M3 5 3.5 10 1.91 3.15 8.06
KMS05-M4 5 3.5 10 2.26 3.78 6.58
KMS05-M5 5 3.5 10 2.67 4.41 5.75
KMS05-M6 5 3.5 10 3.02 5.04 4.95
KMS05-M7 5 3.5 10 3.43 5.04 4.46
KMS05-M8 5 3.5 10 4.14 6.93 3.58
KMS05-M9 5 3.5 10 4.9 8.19 3.04
KMS06-L1 6 4 6 0.61 1.52 6.59
KMS06-L2 6 4 6 0.81 2.03 4.92
KMS06-L3 6 4 6 1.02 2.54 3.95
KMS06-L4 6 4 6 1.22 3.05 3.28
KMS06-L5 6 4 6 1.42 3.56 2.8
KMS06-L6 6 4 6 1.63 4.06 2.47
KMS06-L7 6 4 6 1.83 4.57 2.19
KMS06-L8 6 4 6 2.24 5.59 1.79
KMS06-L9 6 4 6 2.64 6.6 1.52
KMS06-M1 6 4 12 0.74 1.52 15.38
KMS06-M2 6 4 12 0.97 2.03 11.32
KMS06-M3 6 4 12 1.22 2.54 9.09
KMS06-M4 6 4 12 1.47 3.05 7.59
KMS06-M5 6 4 12 1.7 3.56 6.45
KMS06-M6 6 4 12 1.96 4.06 5.71
KMS06-M7 6 4 12 2.18 4.57 5.02
KMS06-M8 6 4 12 2.69 5.59 4.14
KMS06-M9 6 4 12 3.18 6.6 3.51
KMS08-L1 8 5 15 1.7 2.82 13.39
KMS08-L2 8 5 15 2.39 3.76 10.95
KMS08-L3 8 5 15 2.74 4.7 7.65
KMS08-L4 8 5 15 3.56 5.64 7.21
KMS08-L5 8 5 15 4.01 6.58 5.84
KMS08-L6 8 5 15 4.57 7.52 5.08
KMS08-L7 8 5 15 5.26 8.46 4.69
KMS08-L8 8 5 15 6.35 10.34 3.76
KMS08-L9 8 5 15 7.37 12.22 3.09
KMS08-M1 8 5 30 1.78 2.82 28.85
KMS08-M2 8 5 30 2.54 3.76 24.59
KMS08-M3 8 5 30 3.05 4.7 18.18
KMS08-M4 8 5 30 3.81 5.64 16.39
KMS08-M5 8 5 30 4.32 6.58 13.27
KMS08-M6 8 5 30 4.95 7.52 11.67
KMS08-M7 8 5 30 5.59 8.46 10.45
KMS08-M8 8 5 30 6.86 10.34 8.62
KMS08-M9 8 5 30 7.87 12.22 6.9
KMS10-L1 10 7 18 1.91 3.96 8.78
KMS10-L2 10 7 18 2.54 5.28 6.57
KMS10-L3 10 7 18 3.15 6.6 5.22
KMS10-L4 10 7 18 3.78 7.92 4.35
KMS10-L5 10 7 18 4.42 9.25 3.73
KMS10-L6 10 7 18 5.05 10.57 3.26
KMS10-L7 10 7 18 5.69 11.89 2.9
KMS10-L8 10 7 18 6.32 13 2.61
KMS10-L9 10 7 18 6.96 14.53 2.38
KMS10-M1 10 7 35 2.03 3.96 18.13
KMS10-M2 10 7 35 2.79 5.28 14.06
KMS10-M3 10 7 35 3.56 6.6 11.51
KMS10-M4 10 7 35 4.32 7.92 9.72
KMS10-M5 10 7 35 5.08 9.25 8.39
KMS10-M6 10 7 35 5.84 10.57 7
KMS10-M7 10 7 35 6.6 11.89 6.62
KMS10-M8 10 7 35 7.37 13.21 5.99
KMS10-M9 10 7 35 8.13 14.53 5.47
KMS12-L1 12 9 20 1.47 4.34 6.97
KMS12-L2 12 9 20 1.98 5.79 5.25
KMS12-L3 12 9 20 2.46 7.24 4.18
KMS12-L4 12 9 20 2.95 8.69 3.48
KMS12-L5 12 9 20 3.45 10.13 2.99
KMS12-L6 12 9 20 3.94 11.58 2.62
KMS12-L7 12 9 20 4.45 13.03 2.33
KMS12-L8 12 9 20 4.93 14.48 2.09
KMS12-L9 12 9 20 5.44 15.93 1.91
KMS12-M1 12 8.5 40 2.36 4.34 20
KMS12-M2 12 8.5 40 3.18 5.79 15.33
KMS12-M3 12 8.5 40 3.96 7.24 12
KMS12-M4 12 8.5 40 4.75 8.69 10.15
KMS12-M5 12 8.5 40 5.54 10.13 8.71
KMS12-M6 12 8.5 40 6.32 11.58 7.6
KMS12-M7 12 8.5 40 7.11 13.03 6.76
KMS12-M8 12 8.5 40 7.92 14.48 6
KMS12-M9 12 8.5 40 8.71 15.93 5.54
KMS12-H1 12 8.5 60 1.98 4.34 25.42
KMS12-H2 12 8.5 60 2.64 5.79 19.05
KMS12-H3 12 8.5 60 3.3 7.24 15.23
KMS12-H4 12 8.5 60 3.99 8.69 12.77
KMS12-H5 12 8.5 60 4.65 10.13 10.95
KMS12-H6 12 8.5 60 5.31 11.58 9.57
KMS12-H7 12 8.5 60 5.97 13.03 8
KMS12-H8 12 8.5 60 6.63 14.48 7.64
KMS12-H9 12 8.5 60 7.29 15.93 6.94
KMS14-L1 14 10 22 2.18 4.95 7.94
KMS14-L2 14 10 22 2.95 6.6 6
KMS14-L3 14 10 22 3.71 8.26 4.84
KMS14-L4 14 10 22 4.52 9.91 4.08
KMS14-L5 14 10 22 5.33 11.56 3.53
KMS14-L6 14 10 22 6.17 13.21 3.13
KMS14-L7 14 10 22 7.01 14.86 2.8
KMS14-L8 14 10 22 7.85 16.51 2.54
KMS14-L9 14 10 22 8.71 18.16 2.33
KMS14-M1 14 10 50 2.18 4.95 18.05
KMS14-M2 14 10 50 2.95 6.6 13
KMS14-M3 14 10 50 3.71 8.26 10.99
KMS14-M4 14 10 50 4.52 9.91 9.28
KMS14-M5 14 10 50 5.33 11.56 8.03
KMS14-M6 14 10 50 6.17 13.21 7
KMS14-M7 14 10 50 7.01 14.86 6.37
KMS14-M8 14 10 50 7.85 16.51 5.77
KMS14-M9 14 10 50 8.71 18.16 5.29
KMS14-H1 14 9 80 3.15 4.95 44.44
KMS14-H2 14 9 80 4.19 6.6 33
KMS14-H3 14 9 80 5.26 8.26 26.67
KMS14-H4 14 9 80 6.3 9.91 22.16
KMS14-H5 14 9 80 7.34 11.56 18.96
KMS14-H6 14 9 80 8.41 13.21 16.67
KMS14-H7 14 9 80 9.45 14.86 14.79
KMS14-H8 14 9 80 10.49 16.51 13.29
KMS14-H9 14 9 80 11.56 18.16 12.12
KMS15-L1 15 11 25 2.57 5.18 9.58
KMS15-L2 15 11 25 3.43 6.91 7
KMS15-L3 15 11 25 4.27 8.64 5.72
KMS15-L4 15 11 25 5.13 10.36 4.78
KMS15-L5 15 11 25 5.99 12.09 4.1
KMS15-L6 15 11 25 6.83 13.82 3.58
KMS15-L7 15 11 25 7.7 15.54 3.19
KMS15-L8 15 11 25 8.53 17.27 2.86
KMS15-L9 15 11 25 9.4 19 2
KMS15-M1 15 10 50 3.43 5.18 28.57
KMS15-M2 15 10 50 4.57 6.91 21.37
KMS15-M3 15 10 50 5.72 8.64 17.12
KMS15-M4 15 10 50 6.86 10.36 14.29
KMS15-M5 15 10 5 8 12.09 12.22
KMS15-M6 15 10 50 9.14 13.82 10.68
KMS15-M7 15 10 50 10.29 15.54 9.52
KMS15-M8 15 10 50 11.43 17.27 8.56
KMS15-M9 15 10 50 12.57 19 7.78
KMS15-H1 15 10 80 3.2 5.18 40
KMS15-H2 15 10 80 4.19 6.91 29.41
KMS15-H3 15 10 80 5.23 8.64 23.46
KMS15-H4 15 10 80 6.27 10.36 19.56
KMS15-H5 15 10 80 7.32 12.09 16.77
KMS15-H6 15 10 80 8.36 13.82 14
KMS15-H7 15 10 80 9.4 15.54 13.03
KMS15-H8 15 10 80 10.46 17.27 11.75
KMS15-H9 15 10 80 11.51 19 10.68
KMS16-L1 16 11 25 2.11 5.41 7.58
KMS16-L2 16 11 25 2.79 7.21 5.66
KMS16-L3 16 11 25 3.51 9.02 4.54
KMS16-L4 16 11 25 4.19 10.82 3.77
KMS16-L5 16 11 25 4.9 12.62 3.24
KMS16-L6 16 11 25 6.3 16.23 2.5
KMS16-L7 16 11 25 7.7 19.84 2.06
KMS16-L8 16 11 25 9.09 23.44 1.74
KMS16-M1 16 11 55 3.63 5.41 30.9
KMS16-M2 16 11 55 4.83 7.21 23.11
KMS16-M3 16 11 55 6.05 9.02 18.52
KMS16-M4 16 11 55 7.24 10.82 15.36
KMS16-M5 16 11 55 8.46 12.62 13.22
KMS16-M6 16 11 55 10.87 16.23 10
KMS16-M7 16 11 55 13.28 19.84 8.38
KMS16-M8 16 11 55 15.7 23.44 7.11
KMS16-H1 16 11 90 3.3 5.41 42.65
KMS16-H2 16 1 90 4.57 7.21 34.09
KMS16-H3 16 11 90 5.59 9.02 26.24
KMS16-H4 16 11 90 6.86 10.82 22.73
KMS16-H5 16 11 90 7.87 12.62 18.95
KMS16-H6 16 11 90 10.16 16.23 14.83
KMS16-H7 16 11 90 12.45 19.84 12.18
KMS16-H8 16 11 90 14.73 23.44 10.33
KMS18-L1 18 13 30 3.63 5.72 14.35
KMS18-L2 18 13 30 4.75 7.62 10.45
KMS18-L3 18 13 30 5.94 9.53 8.36
KMS18-L4 18 13 30 7.14 11.43 6.99
KMS18-L5 18 13 30 8.31 13.34 5.96
KMS18-L6 18 13 30 10.69 17.15 4.64
KMS18-L7 18 13 30 14.25 22.86 3.48
KMS18-M1 18 13 55 3.68 5.72 26.96
KMS18-M2 18 13 55 4.98 7.62 20.83
KMS18-M3 18 13 55 6.22 9.53 16.62
KMS18-M4 18 13 55 7.47 11.43 13.89
KMS18-M5 18 13 55 8.74 13.34 11.96
KMS18-M6 18 13 55 11.23 17.15 9.29
KMS18-M7 18 13 55 14.96 22.86 6.96
KMS18-H1 18 13 90 3.84 5.72 47.87
KMS18-H2 18 13 90 5.13 7.62 36.14
KMS18-H3 18 13 90 6.4 9.53 28
KMS18-H4 18 13 90 7.7 11.43 24.13
KMS18-H5 18 13 90 8.97 13.34 20.59
KMS18-H6 18 13 90 11.53 17.15 16.01
KMS18-H7 18 13 90 15.37 22.86 12.02
KMS20-L1 20 15 35 2.72 6.32 9.72
KMS20-L2 20 15 35 3.61 8.43 7.26
KMS20-L3 20 15 35 4.52 10.54 5.81
KMS20-L4 20 15 35 5.41 12.65 4.83
KMS20-L5 20 15 35 6.32 14.76 4.15
KMS20-L6 20 15 35 8.13 18.97 3.23
KMS20-L7 20 15 35 10.82 25.3 2.42
KMS20-M1 20 14 70 3.05 6.32 21.41
KMS20-M2 20 14 70 4.06 8.43 16.02
KMS20-M3 20 14 70 5.08 10.54 12.82
KMS20-M4 20 14 70 6.27 12.65 10.97
KMS20-M5 20 14 70 7.32 14.76 9.41
KMS20-M6 20 14 70 9.17 18.97 7.14
KMS20-M7 20 14 70 12.22 25.3 5.35
KMS20-H1 20 14 10 4.24 6.32 48.08
KMS20-H2 20 14 10 5.66 8.43 36
KMS20-H3 20 14 100 7.06 10.54 28.74
KMS20-H4 20 14 10 8.48 12.65 23.98
KMS20-H5 20 14 100 9.91 14.76 20.62
KMS20-H6 20 14 10 12.73 18.97 16.03
KMS20-H7 20 14 10 16.97 25.3 12
KMS25-L1 25 19 50 2.06 6.63 10.94
KMS25-L2 25 19 50 2.74 8.84 8
KMS25-L3 25 19 50 3.43 11.05 6.56
KMS25-L4 25 19 50 4.11 13.26 5.46
KMS25-L5 25 19 50 4.8 15.47 4.69
KMS25-L6 25 19 50 6.2 19.89 3.65
KMS25-L7 25 19 50 8.26 26.52 2.74
KMS25-M1 25 19 80 2.95 6.63 21.74
KMS25-M2 25 19 80 3.94 8.84 16.33
KMS25-M3 25 19 80 4.9 11.05 13
KMS25-M4 25 19 80 5.89 13.26 10.85
المعلمات الفنية2



رقم العنصر يعمل في
قطر التجويف (مم)		 قطر العمود
(مم)		 الحمل (N) ارتفاع العمل (مم) الارتفاع الحر (مم) معدل الزنبرك (N/مم)
KMS25-M5 25 19 80 6.88 15.47 9.31
KMS25-M6 25 19 80 8.84 19.89 7.24
KMS25-M7 25 19 80 11.79 26.52 5.43
KMS25-H1 25 19 110 4.04 6.63 42.47
KMS25-H2 25 19 110 5.38 8.84 31.79
KMS25-H3 25 19 110 6.73 11.05 25.46
KMS25-H4 25 19 110 8.08 13.26 21.24
KMS25-H5 25 19 110 9.4 15.47 18.12
KMS25-H6 25 19 110 12.12 19.89 14.16
KMS25-H7 25 19 110 16.15 26.52 10.61
KMS28-L1 28 22 50 3.76 7.24 14.37
KMS28-L2 28 22 50 5 9.65 10.75
KMS28-L3 28 22 50 6.27 12.07 8.62
KMS28-L4 28 22 50 7.52 14.48 7.18
KMS28-L5 28 22 50 8.79 16.89 6.17
KMS28-L6 28 22 50 10.03 19.3 5.39
KMS28-L7 28 22 50 11.28 21.72 4.79
KMS28-L8 28 22 50 13.79 26.54 3.92
KMS28-L9 28 22 50 16.31 31.37 3.32
KMS28-M1 28 22 80 4.39 7.24 28.07
KMS28-M2 28 22 80 5.84 9.65 21
KMS28-M3 28 22 80 7.32 12.07 16.84
KMS28-M4 28 22 80 8.79 14.48 14.06
KMS28-M5 28 22 80 10.24 16.89 12.03
KMS28-M6 28 22 80 11.71 19.3 10.54
KMS28-M7 28 22 80 13.18 21.72 9.37
KMS28-M8 28 22 80 16.1 26.54 7.66
KMS28-M9 28 22 80 19.02 31.37 6.48
KMS28-H1 28 22 130 4.57 7.24 48.69
KMS28-H2 28 22 130 6.07 9.65 36.31
KMS28-H3 28 22 130 7.59 12.07 29.02
KMS28-H4 28 22 130 9.12 14.48 24.25
KMS28-H5 28 22 130 10.64 16.89 20
KMS28-H6 28 22 130 12.17 19 18
KMS28-H7 28 22 13 13.69 21.72 16.19
KMS28-H8 28 22 130 16.71 26.54 13.22
KMS28-H9 28 22 130 19.76 31.37 11
KMS30-L1 30 24 5 3.18 7.62 11.26
KMS30-L2 30 24 50 4.22 10.16 8.42
KMS30-L3 30 24 50 5.28 12.7 6.74
KMS30-L4 30 24 50 6.32 15.24 5.61
KMS30-L5 30 24 50 7.39 17.78 4.81
KMS30-L6 30 24 50 8.43 20.32 4.21
KMS30-L7 30 24 50 9.5 22.86 3.74
KMS30-L8 30 24 50 11.61 27.94 3.06
KMS30-L9 30 24 50 13.72 33.02 2.59
KMS30-M1 30 24 90 3.51 7.62 21.9
KMS30-M2 30 24 90 4.7 10.16 16.48
KMS30-M3 30 24 90 5.87 12.7 13.18
KMS30-M4 30 24 90 7.04 15.24 10.98
KMS30-M5 30 24 90 8.2 17.78 9.39
KMS30-M6 30 24 90 9.37 20.32 8.22
KMS30-M7 30 24 90 10.54 22.86 7.31
KMS30-M8 30 24 90 12.9 27.94 5.98
KMS30-M9 30 24 90 15.24 33.02 5.06
KMS30-H1 30 24 130 4.19 7.62 37
KMS30-H2 30 24 130 5.59 10.16 28.45
KMS30-H3 30 24 130 6.99 12.7 22.77
KMS30-H4 30 24 13 8.38 15.24 18.95
KMS30-H5 30 24 130 9.78 17.78 16
KMS30-H6 30 24 130 11.18 20.32 14.22
KMS30-H7 30 24 130 12.57 22.86 12.63
KMS30-H8 30 24 130 15.37 27.94 10.34
KMS30-H9 30 24 130 18.16 33.02 8.75
KMS35-L1 35 27 70 3.94 8.38 15.77
KMS35-L2 35 27 70 5.23 11.18 11.76
KMS35-L3 35 27 70 6.55 13.97 9.43
KMS35-L4 35 27 70 7.87 16.76 7.87
KMS35-L5 35 27 70 9.17 19.56 6.74
KMS35-L6 35 27 70 10.49 22.35 5.9
KMS35-L7 35 27 70 11.81 25.15 5.25
KMS35-L8 35 27 70 14.43 30.73 4.29
KMS35-L9 35 27 70 17.04 36.32 3.63
KMS35-M1 35 27 110 4.14 8.38 25.94
KMS35-M2 35 27 110 5.51 11.18 19
KMS35-M3 35 27 11 6.88 13.97 15.51
KMS35-M4 35 27 110 8.26 16.76 12.94
KMS35-M5 35 27 110 9.63 19.56 11.08
KMS35-M6 35 27 110 11.02 22.35 9.71
KMS35-M7 35 27 110 12.4 25.15 8.63
KMS35-M8 35 27 110 15.14 30.73 7.06
KMS35-M9 35 27 110 17.91 36.32 5.98
KMS35-H1 35 27 160 4.04 8.38 36.87
KMS35-H2 35 27 160 5.38 11.18 27
KMS35-H3 35 27 160 6.73 13.97 22.1
KMS35-H4 35 27 160 8.08 16.76 18.43
KMS35-H5 35 27 16 9.42 19.56 15.78
KMS35-H6 35 27 160 10.77 22.35 13.82
KMS35-H7 35 27 160 12.12 25.15 12.28
KMS35-H8 35 27 160 14.81 30.73 10.05
KMS35-H9 35 27 160 17.5 36.32 8
KMS40-L1 40 30 100 2.9 9.14 16.03
KMS40-L2 40 30 100 3.86 12.19 12
KMS40-L3 40 30 100 4.8 15.24 9.58
KMS40-L4 40 30 100 5.77 18.29 7.99
KMS40-L5 40 30 100 6.73 21.34 6.84
KMS40-L6 40 30 100 7.7 24.38 6
KMS40-L7 40 30 100 8.66 27.43 5.33
KMS40-L8 40 30 10 10.59 33.53 4.36
KMS40-L9 40 30 100 12.52 39.62 3.69
KMS40-M1 40 30 150 5.44 9.14 40.54
KMS40-M2 40 30 15 7.24 12.19 30.3
KMS40-M3 40 30 150 9.04 15.24 24.19
KMS40-M4 40 30 15 10.85 18.29 20.16
KMS40-M5 40 30 150 12.65 21.34 17.26
KMS40-M6 40 30 150 14.48 24.38 15
KMS40-M7 40 30 15 16.28 27.43 13.45
KMS40-M8 40 30 15 19.89 33.53 11
KMS40-M9 40 30 150 23.5 39.62 9.31
KMS40-H1 40 30 30 5.66 9.14 86
KMS40-H2 40 30 30 7.54 12.19 64.52
KMS40-H3 40 30 30 9.42 15.24 51.55
KMS40-H4 40 30 30 11.33 18.29 43
KMS40-H5 40 30 300 13.21 21 36
KMS40-H6 40 30 30 15.09 24.38 32.29
KMS40-H7 40 30 30 16.97 27.43 28.68
KMS40-H8 40 30 30 20.75 33.53 23.47
KMS40-H9 40 30 30 24.54 39.62 19.89
KMS45-L1 45 35 110 3.38 9.91 16.85
KMS45-L2 45 35 110 4.52 13.21 12.66
KMS45-L3 45 35 110 5.64 16.51 10.12
KMS45-L4 45 35 110 6.76 19.81 8.43
KMS45-L5 45 35 110 7.9 23.11 7.23
KMS45-L6 45 35 110 9.02 26.42 6.32
KMS45-L7 45 35 110 10.16 29.72 5.62
KMS45-L8 45 35 110 12.4 36.32 4
KMS45-L9 45 35 110 14.66 42.93 3.89
KMS45-M1 45 35 225 5.33 9.91 49.13
KMS45-M2 45 35 225 6.99 13.21 36.17
KMS45-M3 45 35 225 9.14 16.51 30.5
KMS45-M4 45 35 225 10.8 19.81 24.97
KMS45-M5 45 35 225 12.7 23.11 21.61
KMS45-M6 45 35 225 14.48 26.42 18.84
KMS45-M7 45 35 225 16.26 29.72 16.72
KMS45-M8 45 35 225 19.81 36.32 13.63
KMS45-M9 45 35 225 23.37 42.93 11
KMS45-H1 45 35 400 6.43 9.91 114.94
KMS45-H2 45 35 400 8.38 13.21 82
KMS45-H3 45 35 400 11.2 16.51 75
KMS45-H4 45 35 400 12.95 19.81 58.31
KMS45-H5 45 35 400 15.37 23.11 51
KMS45-H6 45 35 400 17.27 26 43.72
KMS45-H7 45 35 400 19.68 29.72 39.88
KMS45-H8 45 35 400 24.26 36.32 33
KMS45-H9 45 35 400 28.45 42.93 27.62
KMS50-L1 50 40 110 4.83 10.29 20.15
KMS50-L2 50 40 110 6.1 13.72 14.44
KMS50-L3 50 40 110 7.87 17.15 11.85
KMS50-L4 50 40 110 9.4 20.57 9.85
KMS50-L5 50 40 110 11.3 24 8.66
KMS50-L6 50 40 110 12.7 27.43 7
KMS50-L7 50 40 110 14.99 30.86 6.93
KMS50-L8 50 40 110 18.16 37.72 5.62
KMS50-L9 50 40 110 21.34 44.58 4.73
KMS50-L10 50 40 110 24.64 51.44 4
KMS50-M1 50 40 225 4.62 10.29 39.68
KMS50-M2 50 40 225 6.35 13.72 30.5
KMS50-M3 50 40 225 7.49 17.15 23.29
KMS50-M4 50 40 225 8.89 20.57 19.26
KMS50-M5 50 40 225 10.54 24 16.72
KMS50-M6 50 40 225 11.89 27.43 14.48
KMS50-M7 50 40 225 13.59 30.86 13.03
KMS50-M8 50 40 225 16.71 37.72 10.71
KMS50-M9 50 40 225 19.61 44.58 9.01
KMS50-M10 50 40 225 22.48 51.44 7.77
KMS50-H1 50 40 400 5.92 10.29 91.53
KMS50-H2 50 40 400 7.8 13.72 67.57
KMS50-H3 50 40 400 10.16 17.15 57.22
KMS50-H4 50 40 400 11.79 20.57 45.56
KMS50-H5 50 40 400 14.15 24 40.61
KMS50-H6 50 40 400 15.62 27.43 33.87
KMS50-H7 50 40 400 17.91 30.86 30.89
KMS50-H8 50 40 40 21.54 37.72 24.72
KMS50-H9 50 40 40 25.65 44.58 21.13
KMS50-H10 50 40 400 29.21 51.44 17.99
KMS55-L1 55 45 125 5.59 11.05 22.89
KMS55-L2 55 45 125 7.72 14.73 17.83
KMS55-L3 55 45 125 9.68 18.41 14
KMS55-L4 55 45 125 11.48 22.1 11.77
KMS55-L5 55 45 125 13.92 25.78 10.54
KMS55-L6 55 45 125 15.52 29.46 8.97
KMS55-L7 55 45 125 18.41 33.15 8.49
KMS55-L8 55 45 125 21.67 40.51 6.63
KMS55-L9 55 45 125 25.65 47.88 5.62
KMS55-L10 55 45 125 29.77 55.25 4.91
KMS55-M1 55 45 250 3.1 11.05 31.45
KMS55-M2 55 45 250 4.11 14.73 23.54
KMS55-M3 55 45 250 5.16 18.41 18.85
KMS55-M4 55 45 250 6.2 22 15.72
KMS55-M5 55 45 250 7.21 25.78 13.46
KMS55-M6 55 45 250 8.26 29.46 11.79
KMS55-M7 55 45 250 9.27 33.15 10.47
KMS55-M8 55 45 250 11.33 40.51 8.57
KMS55-M9 55 45 250 13.41 47.88 7
KMS55-M10 55 45 250 15.47 55.25 6.28
KMS55-H1 55 45 400 5.31 11.05 69.69
KMS55-H2 55 45 400 7.24 14.73 53
KMS55-H3 55 45 400 9.09 18.41 42.87
KMS55-H4 55 45 400 10.64 22.1 34
KMS55-H5 55 45 400 12.24 25.78 29.54
KMS55-H6 55 45 400 14.1 29.46 26.04
KMS55-H7 55 45 400 15.82 33.15 23.08
KMS55-H8 55 45 400 19.3 40.51 18.86
KMS55-H9 55 45 400 23.11 47.88 16.15
KMS55-H10 55 45 400 26.54 55.25 13.93
KMS60-L1 60 50 135 5.59 11.43 23.12
KMS60-L2 60 50 135 7.47 15.24 17
KMS60-L3 60 50 135 9.32 19.05 13.87
KMS60-L4 60 50 135 11.2 22.86 11.58
KMS60-L5 60 50 135 13.06 26.67 9.92
KMS60-L6 60 50 135 14.94 30.48 8.69
KMS60-L7 60 50 135 16.79 34.29 7.71
KMS60-L8 60 50 135 20.52 41.91 6.31
KMS60-L9 60 50 135 24.26 49.53 5.34
KMS60-L10 60 50 135 27.99 57.15 4.63
KMS60-M1 60 50 275 6.65 11.43 57.53
KMS60-M2 60 50 275 8.86 15.24 43
KMS60-M3 60 50 275 11.07 19.05 34.46
KMS60-M4 60 50 275 13.28 22.86 28.71
KMS60-M5 60 50 275 15.49 26.67 24
KMS60-M6 60 50 275 17.7 30.48 21.52
KMS60-M7 60 50 275 19.94 34.29 19.16
KMS60-M8 60 50 275 24.36 41.91 15.67
KMS60-M9 60 50 275 28.78 49.53 13.25
KMS60-M10 60 50 275 33.22 57.15 11.49
KMS60-H1 60 50 450 7.75 11.43 122.28
KMS60-H2 60 50 450 10.31 15.24 91
KMS60-H3 60 50 45 12.9 19.05 73.17
KMS60-H4 60 50 450 15.47 22.86 60
KMS60-H5 60 50 450 18.06 26.67 52.26
KMS60-H6 60 50 450 20.62 30.48 45.64
KMS60-H7 60 50 45 23.22 34.29 40
KMS60-H8 60 50 450 28.37 41.91 33
KMS60-H9 60 50 450 33.53 49.53 28.13
KMS60-H10 60 50 450 38.68 57.15 24.36
