نوابض موجية متداخلة

نوابض موجية متداخلة من سلسلة KLR ذات ثبات جيد جدًا

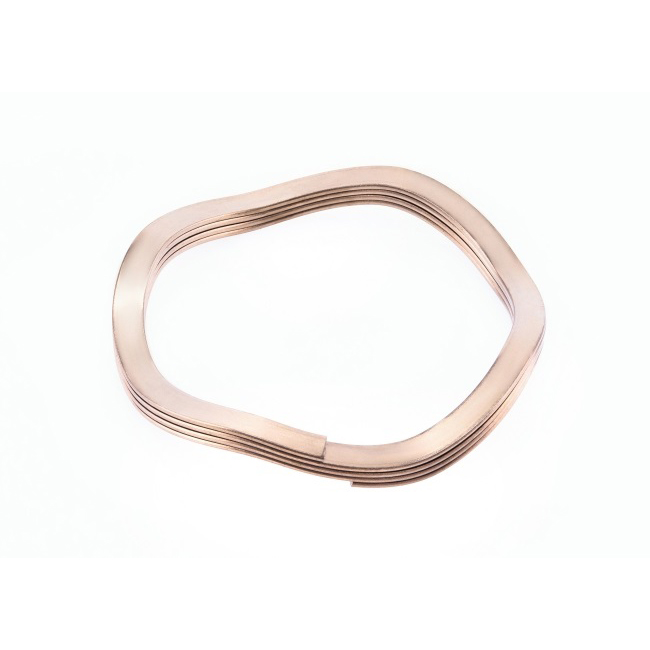

الزنبركات الموجية المتداخلة، والمعروفة أيضًا باسم الزنبركات الموجية متعددة الطبقات، هي نوع من الزنبركات الموجية المتداخلة (المتوازية).

اتصل بنا
الوصف

الزنبركات الموجية المتداخلةهي نوابض عالية الأداء ومتعددة الطبقات مصممة لتوفير قوة كبيرة وخصائص نوابض دقيقة، خاصة في التطبيقات التي يكون فيها المساحة محدودة. بفضل هيكلها الذي يتميز بـ 3 إلى 5 موجات من اللفات النشطة وطبقات متعددة في اتصال مباشر، تولد هذه النوابض قوة تتناسب مع عدد اللفات، مما يجعلها بديلاً مثالياً للنوابض القرصية في العديد من الحالات.

الميزات والفوائد الرئيسية

  • تصميم متعدد الطبقات:تسمح التكوينات المتراكبة للسطح السفلي للملفات العلوية بالاتصال بالسطح العلوي للملفات السفلية، مما يزيد من قوة الخرج إلى أقصى حد مع الحفاظ على خصائص الزنبرك الدقيقة.
  • قوة ناتجة عالية:تتناسب القوة الناتجة مع العدد الإجمالي للملفات، مما يتيح توليد قوة كبيرة في مساحة صغيرة.
  • خيارات المواد:متوفر بمختلف المواد والتشطيبات، وعادة ما يكون من الفولاذ المقاوم للصدأ للحصول على قوة شد ممتازة ومقاومة للتعب ومقاومة للتآكل وأداء يصل إلى 200 درجة مئوية.
  • خصائص دقيقة:يحافظ على ثبات ثابت الزنبرك وتشغيل موثوق به حتى في المساحات المحورية أو الشعاعية الضيقة.
  • المتانة:مقاومة للتآكل والتلف، مما يضمن عمر خدمة طويل ومظهرًا ثابتًا في البيئات الصعبة.

التطبيقات

  • صمامات تخفيف الضغط
  • أختام السطح
  • القابضات المنزلقة
  • الحمل المسبق للمحامل:يزيل انحراف المحمل والاهتزاز، ويقلل الضوضاء، ويحسن السلاسة وعمر المحمل.
  • الموصلات الكهربائية
  • أنظمة ميكانيكية مدمجة أخرى تتطلب قوة زنبركية دقيقة واستخدام مساحة صغيرة

تعد النوابض الموجية المتداخلة الحل الأمثل لتوفير قوة عالية وتحكم دقيق وموثوقية في التركيبات المدمجة. إن تصميمها المتطور متعدد الطبقات وخيارات المواد القوية تجعلها لا غنى عنها للتطبيقات الحيوية في الهندسة الصناعية والسيارات والكهربائية.

المعلمات الفنية
رقم الصنف يعمل في
قطر التجويف (مم)		 قطر العمود
(مم)		 الحمل (N) ارتفاع العمل (مم) الارتفاع الحر (مم) معدل الزنبرك (N/مم)
KLR-0050-L2 12.7 9.02 62 1.4 2.62 55
KLR-0050-L3 12.7 9.02 95.68 1.68 2.84 82.4
KLR-0062-L2 15.88 11.3 89 1 2.92 62
KLR-0062-L3 15.88 11.3 133.5 1.73 3.15 93.6
KLR-0075-L2 19.05 13.28 124.6 1.83 3.58 71.2
KLR-0075-L3 19.05 13.28 186.9 2.08 3.84 106.8
KLR-0087-L2 22.23 15.88 142.4 1.88 3.38 95.2
KLR-0087-L3 22.23 15.88 213.6 2.18 3.68 142.8
KLR-0100-L2 25.4 18.82 160.2 1.88 4.83 54.3
KLR-0100-L3 25.4 18.82 240.3 2.18 5.13 81.4
KLR-0112-L2 28.58 20.5 178 2.34 4.17 96.6
KLR-0112-L3 28.58 20.5 267 2.69 4.52 145.1
KLR-0125-L2 31.75 23.39 195.8 2.39 4.19 108.9
KLR-0125-L3 31.75 23.39 293.7 2.79 4.6 163.3
KLR-0137-L2 34.93 26.24 213.6 2.39 5.16 77.4
KLR-0137-L3 34.93 26.24 320.4 2.79 5.56 115.9
KLR-0150-L2 38.1 28.85 231.4 2 5 90.5
KLR-0150-L3 38.1 28.85 347.1 2.9 5 135.6
KLR-0162-L2 41.28 31.72 249.2 2.44 6 68.1
KLR-0162-L3 41.28 31.72 373.8 2.9 6.55 102.2
KLR-0175-L2 44.45 35.31 267 2.44 4.04 166.4
KLR-0175-L3 44.45 35.31 400.5 2.9 4 249.6
KLR-0187-L2 47.63 38.28 284.8 2.44 4 131.3
KLR-0187-L3 47.63 38.28 427.2 2.9 5.05 196.9
KLR-0200-L2 50.8 41.3 302.6 2.97 4.11 262
KLR-0200-L3 50.8 41.3 453.9 3.58 4.72 392.9
KLR-0212-L2 53.98 44.27 320.4 2.97 4.47 213.2
KLR-0212-L3 53.98 44.27 480.6 3.58 5.08 319.7
KLR-0225-L2 57.15 47.32 338.2 2.97 4 175.7
KLR-0225-L3 57.15 47.32 507.3 3.58 5 263.6
KLR-0237-L2 60.33 49.89 356 2.97 5.18 160.1
KLR-0237-L3 60.33 49.89 534 3.58 5.79 240.3
KLR-0250-L2 63.5 51.92 373.8 2.97 5.33 158.7
KLR-0250-L3 63.5 51.92 560.7 3.58 5.94 238.2
KLR-0262-L2 66.68 54.84 391.6 2.97 5.87 134.6
KLR-0262-L3 66.68 54.84 587.4 3.58 6.48 202
KLR-0275-L2 69.85 57.94 409.4 3.53 5.21 242.2
KLR-0275-L3 69.85 57.94 614.1 4.29 5.97 363.3
KLR-0287-L2 73.03 61.01 427.2 3.53 5.59 208.6
KLR-0287-L3 73.03 61.01 640.8 4.29 6 312.7
KLR-0300-L2 76.2 63.98 445 3.53 5.99 180.8
KLR-0300-L3 76.2 63.98 667.5 4.29 6 271.3
KLR-0312-L2 79.38 66.8 462.8 3.53 6.45 157.9
KLR-0312-L3 79.3 66.8 694.2 4.29 7 236.6
KLR-0325-L2 82.55 67.87 480.6 3.53 6.12 185.3
KLR-0325-L3 82.55 67.87 720.9 4.29 6.88 277.9
KLR-0337-L2 85.73 70.89 498.4 3.53 6.58 163.1
KLR-0337-L3 85.73 70.89 747.6 4.29 7.34 244.5
KLR-0350-L2 88.9 73.86 516.2 3.53 7.11 144.2
KLR-0350-L3 88.9 73.86 774.3 4.29 7.87 216.3
KLR-0362-L2 92.08 76.86 534 3.53 7.7 128.1
KLR-0362-L3 92.08 76.86 801 4.29 8.46 192.2
KLR-0375-L2 95.25 79.78 551.8 3.53 8.36 114.5
KLR-0375-L3 95.25 79.78 827.7 4.29 9.12 171.7
KLR-0387-L2 98.43 82.68 569.6 3.53 9.07 102.6
KLR-0387-L3 98.43 82.68 854.4 4.29 9.83 153.8
KLR-0400-L2 101.6 86.94 587.4 3.53 5.49 301.5
KLR-0400-L3 101.6 86.94 881.1 4.29 6.25 452.2
