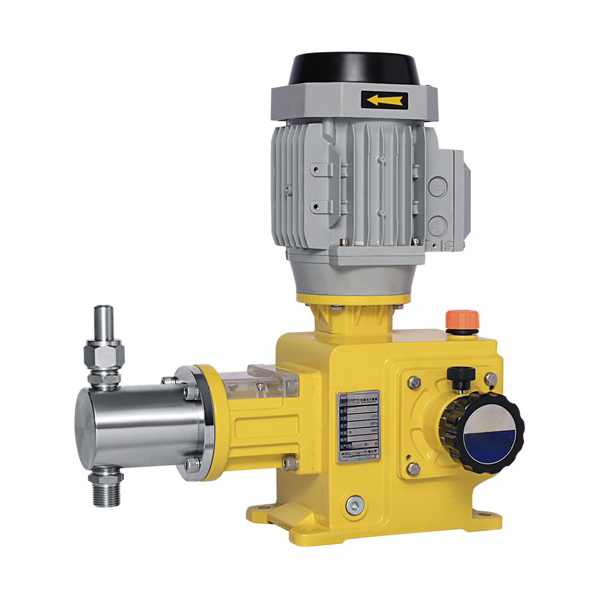

مضخة قياس مكبسية مع آلية غير مركزية متكاملة

يقوم المحرك بتشغيل الترس الدودي ويقوم بتشغيل الآلية اللامتراكزة القابلة للتعديل بحيث يقوم قضيب التوصيل بتشغيل المكبس للقيام بحركة ترددية. يشكل الطرف الهيدروليكي للمضخة غرفة حجمية باستخدام الحركة الترددية للمكبس، مما يتيح شفط وتفريغ الوسط من خلال الفتح والإغلاق المتناوب لصمامات فحص المدخل والمخرج.

مضخة القياس بالمكبس المعلمات الفنية:

• الحد الأقصى لمعدل التدفق للرأس الواحد ≤ 14300 لتر/ساعة، والضغط الأقصى ≤ 50 ميجا باسكال.
• تدفق الرأس الواحد: Qmax = 230 لتر/ساعة
• نطاق الضغط: Pmax = 40 ميجا باسكال
• التكوين القياسي: مادة 304، 316، 380 فولت/50 هرتز
• التكوين الاختياري: مادة 316L، 904، 2205، TA، Hastelloy C، إلخ، تحويل تردد المحرك/مقاوم للانفجار، جهد/تردد خاص

مضخة قياس مكبسية الميزات الرئيسية:

1. قابلية تطبيق واسعة: مناسبة لمتطلبات التدفق والضغط المختلفة، دقة قياس عالية، هيكل بسيط، سهولة الصيانة، فعالية من حيث التكلفة.
2. حجم المكبس: عمومًا φ6-200 مم، مرونة قوية.
3. مجموعة صمامات عالية الدقة: مزودة بصمامات فحص استيراد وتصدير عالية الدقة، وأداء ختم قوي، وقادرة على تحمل الضغط العالي، مما يضمن دقة القياس.
4. الأجزاء القابلة للتآكل: قد يتسرب نظام إحكام إغلاق العمود المكون من المكبس والحشية، ويحتاج الحمل المسبق للحشية إلى تعديل منتظم.
5. ميزات مخصصة: يمكن تخصيصها لدرجات الحرارة العالية/المنخفضة، واللزوجة العالية، والمحتوى الصلب، والوسائط الخاصة.
6. توصيات السلامة: لا يوجد جهاز أمان مدمج، يوصى بتركيب صمام أمان عند مخرج المضخة.
7. التكوين المتوازي: يدعم الرؤوس المزدوجة/المتعددة لزيادة التدفق وتقليل النبض ونقل الوسائط المختلفة كمضخة نسبية.
8. التحكم الآلي: يمكن تجهيزه بوحدة تحكم في شوط مضخة القياس لتحقيق تحكم آلي أوسع نطاقًا.

مضخة القياس بالمكبس المزايا:

1. دقة ضبط عالية: آلية غريبة قابلة للتعديل متكاملة، ضبط متواصل من 0 إلى 100٪، استقرار ودقة خطية تصل إلى ±1٪.
2. المتانة: مكبس سيراميك كامل ومكبس سيراميك مرشوش، صلابة عالية، مقاومة قوية للتآكل، تشطيب سطحي ممتاز، عمر خدمة طويل.
3. أداء إحكام فائق: مجموعة مانع التسرب ومكبس السيراميك يحسنان الإحكام الذاتي ويقللان من تكاليف الصيانة.
4. خيارات الصمامات: توفر كرة، وصمام مكدس، وصمام زاوية، وما إلى ذلك. مقعد الصمام قابل للاستخدام على كلا الجانبين، مما يقلل التكلفة ويحسن الصيانة.
5. تحكم مخصص في درجة الحرارة: يمكن تخصيص الطرف الهيدروليكي بوظائف التسخين أو التبريد أو العزل لتكييف درجة الحرارة على نطاق أوسع.

مضخة القياس بالمكبس التطبيق:

على الرغم من خطر التسرب، تُستخدم مضخات القياس ذات المكبس على نطاق واسع في الصناعات الكيميائية والنفط والغاز والطاقة الكهربائية والأدوية والمعادن والورق وغيرها من الصناعات نظرًا لأدائها العالي من حيث التكلفة وقابليتها للتطبيق على نطاق واسع وسهولة صيانتها.
