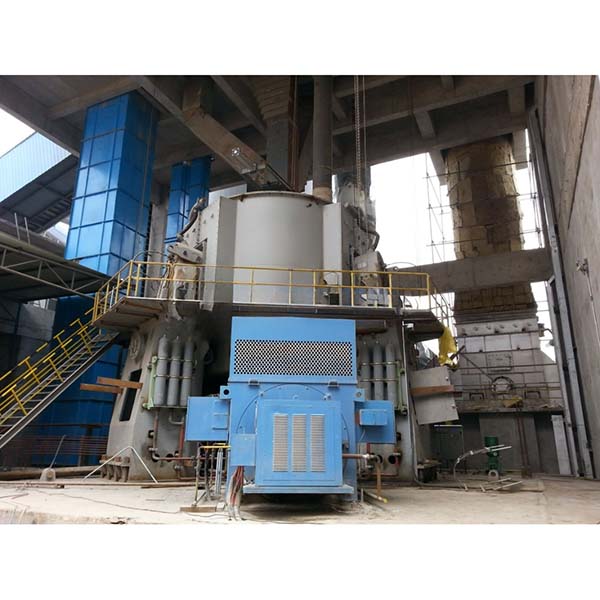

مطحنة أسطوانية عمودية للطحن المسبق مزودة بخاصية توفير الطاقة

نظرة عامة على مطحنة الأسطوانة العمودية للطحن المسبق

تجمع مطحنة الأسطوانة العمودية للطحن المسبق بين الميزات الهيكلية للأقراص المسطحة وأسطوانات الطحن المخروطية، وتقوم بقص المواد وضغطها وطحنها تحت ضغط عالٍ من خلال عدة أسطوانات مخروطية تدور بشكل متماثل.

مبدأ عمل مطحنة الأسطوانة العمودية للطحن المسبق

تشمل المكونات الرئيسية المحرك والمخفض وقرص الطحن وأسطوانة الطحن والجهاز الهيدروليكي وجهاز التشحيم. تدخل المادة إلى مركز المطحنة من خلال مزلق المدخل، وبفضل قوة الطرد المركزي الناتجة عن دوران المطحنة، يتم إلقاء المادة في منطقة الطحن. في هذا الوقت ، من خلال الدوران المتماثل الثلاثة للأسطوانة المخروطية التي يمارسها تأثير الضغط العالي ، يتم قص المواد وبثقها وسحقها وطحنها. تدخل المادة المسحوقة إلى الغلاف السفلي للمطحنة من خلال الحلقة الخارجية لقرص الطحن ، ويتم كشطها إلى المزلق السفلي بواسطة لوحة الكشط. هذه العملية ، تحت ضغط عالٍ مستمر ، يمكن أن تحسن بشكل كبير من كفاءة الطحن وتقلل من استهلاك الطاقة.

تحقق مطحنة الأسطوانة العمودية للطحن المسبق قص المواد وسحقها بالبثق من خلال التصميم المركب للقرص المسطح وأسطوانة الطحن المخروطية. بعد دخول المادة إلى قرص الطحن، يتم دفعها إلى منطقة الطحن تحت ضغط عالٍ، ومن خلال قوة الطرد المركزي، يتم بثق المادة وطحنها باستمرار بواسطة أسطوانات الطحن، وذلك لتحقيق الغرض من الطحن. تدخل المادة المسحوقة إلى الغلاف السفلي من خلال الحافة الخارجية لقرص الطحن ثم يتم تفريغها.

ميزات مطحنة الأسطوانة العمودية للطحن المسبق

1. طحن عالي الكفاءة:بالاقتران مع تصميم القرص المسطح وأسطوانة الطحن المخروطية، فإنها تحسن كفاءة طحن المواد.
2. التشغيل التلقائي:تتميز أسطوانة الطحن بوظيفة الرفع التلقائي، والتي يمكنها تحقيق بدء التشغيل بدون حمل، وتقليل عبء بدء تشغيل المحرك، وتقليل التدخل اليدوي، وتحسين سلامة وراحة التشغيل.
3. تصميم منخفض التآكل:يوجد فجوة محجوزة بين أسطوانة الطحن والقرص الطحن ومفتاح حد لتجنب الاحتكاك المعدني. من خلال التشحيم القسري وتصميم الإغلاق، يقلل من التآكل ويطيل من عمر الخدمة.
4. توفير الطاقة وتقليل الاستهلاك:بالمقارنة مع المكبس الأسطواني التقليدي، فإن المطحنة الأسطوانية العمودية للطحن المسبق قادرة على تحقيق انخفاض كبير في استهلاك الطاقة، حيث تصل إلى تأثير توفير الطاقة بنسبة 30٪ إلى 40٪، وتحسين كفاءة الإنتاج في نفس الوقت.

مزايا المطحنة العمودية للطحن المسبق

1. فرق ضغط انزلاقي صغير، كفاءة طحن عالية:باستخدام القرص المسطح وهيكل الأسطوانة المخروطية، يكون الفرق النسبي في الانزلاق بين قرص الطحن وأسطوانة الطحن صغيرًا، وكفاءة الطحن أعلى، والإنتاج أعلى في ظل نفس المواصفات.
2. الرفع التلقائي للأسطوانات ، بدء التشغيل بدون حمل:يمكن رفع بكرات الطحن من تلقاء نفسها لضمان بدء التشغيل بدون حمل، وتقليل عبء بدء تشغيل المحرك، وتحسين عمر خدمة المعدات وراحة الصيانة بشكل كبير.
3. عمر خدمة طويل، صيانة أقل:من خلال تصميم معقول لتزييت المحامل وختمها، يتم تقليل التآكل والأعطال، وتكلفة الصيانة منخفضة، وعمر خدمة طويل.
4. زيادة الإنتاج وتقليل الاستهلاك بتأثير ملحوظ:باستخدام تقنية طحن جديدة، يمكن زيادة الطاقة الإنتاجية للكلنكر الأسمنتي بأكثر من 50٪، وتقليل استهلاك الكهرباء بنسبة 30٪-40٪، مما يحقق هدف توفير الطاقة وتقليل الانبعاثات والإنتاج عالي الكفاءة.

مجالات تطبيق مطحنة الأسطوانة العمودية للطحن المسبق

• صناعة الأسمنت:تُستخدم في الطحن المسبق للكلنكر الأسمنتي لتحسين كفاءة إنتاج الأسمنت وتقليل استهلاك الطاقة.
• صناعة المعادن:في طحن خامات المعادن، تساعد في تحسين كفاءة معالجة الخامات.
• صناعة الكيماويات:في طحن جميع أنواع المواد الخام الكيميائية، يلعب دورًا في تحسين دقة المواد وتقليل استهلاك الطاقة.
• صناعة مواد البناء:تستخدم في إنتاج طحن مواد البناء المختلفة، مثل الحجر الجيري والجبس وما إلى ذلك.
• صناعة الفحم:في طحن الفحم، يقلل من استهلاك الطاقة ويحسن كفاءة الإنتاج.
