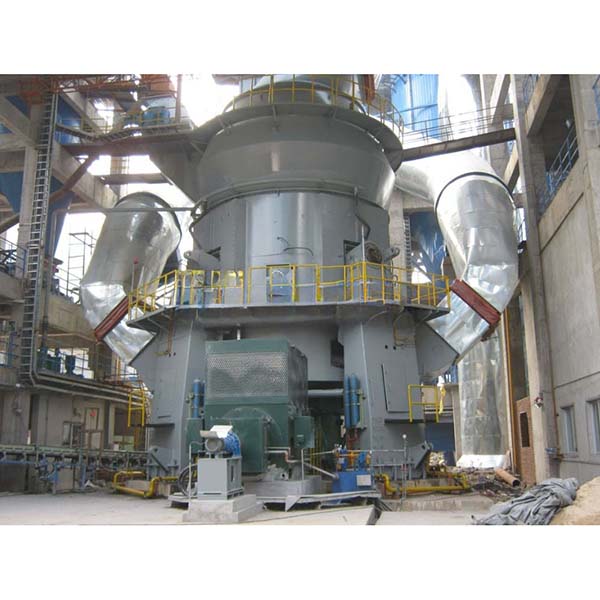

مطحنة أسطوانية عمودية للمواد الخام مع وظيفة التجفيف

نظرة عامة على مطحنة الأسطوانة العمودية للمواد الخام

تتميز المطحنة العمودية للمواد الخام بتوفير أكبر للطاقة وحماية البيئة وكفاءة عالية مقارنة بالمطحنة الكروية التقليدية، وهي جزء مهم من نظام طحن المواد الخام في الصناعة الحديثة.

مبدأ عمل المطحنة العمودية للمواد الخام

1. تغذية المواد وتوزيعها:تدخل المواد إلى المطحنة من خلال المزلق السفلي ويتم توزيعها بالتساوي على قرص الطحن. تتدفق المواد مع دوران قرص الطحن وتدخل في مسار الطحن.
2. تكسير المواد وتصنيفها:يتم ضغط المواد وطحنها بواسطة بكرات الطحن على قرص الطحن، وتحت تأثير قوة الطرد المركزي، ينتقل المسحوق الناعم إلى الحافة الخارجية لقرص الطحن. عن طريق رش الهواء الساخن، يتم إعادة الجزيئات الخشنة إلى مسار الطحن لإعادة الطحن، بينما تدخل الجزيئات الدقيقة إلى الفاصل.
3. فرز المواد وإعادة الطحن:تدخل الجزيئات الدقيقة إلى الدوار من خلال الشفرات الثابتة للفاصل، بينما يتم إعادة الجزيئات الخشنة إلى المطحنة لإعادة طحنها بواسطة الدوار، مما يضمن دقة توحيد المواد.
4. ضبط الدقة:يمكن التحكم بدقة في دقة منتجات مطحنة الأسطوانة العمودية للمواد الخام عن طريق ضبط سرعة الدوار، وضبط موضع الشفرات الثابتة وما إلى ذلك، لتلبية احتياجات دقة المنتجات المختلفة.

من خلال الحركة النسبية لأسطوانة الطحن وقرص الطحن، يتم تحقيق طحن فعال في وقت قصير. ترتبط أسطوانات الطحن بمحرك كهربائي من خلال مخفض السرعة، الذي يدفعها للدوران وممارسة الضغط. بعد تعرض المواد لضغط أسطوانات الطحن على قرص الطحن، يتم دفعها بواسطة قوة الطرد المركزي ويتم دفعها بواسطة تدفق الهواء الساخن لإكمال التكسير والفرز. يعمل تصميم الفاصل المحسّن على فصل الجزيئات الدقيقة والخشنة بشكل فعال لمزيد من المعالجة. يعمل التصميم المعقول لأسطوانات وأقراص الطحن ومواد البطانة عالية الجودة وأجهزة التصنيف المتقدمة معًا لتمكين المطحنة من العمل بكفاءة في ظل ظروف إنتاج مختلفة، مما يضمن دقة المنتج وتوحيده.

مزايا المطحنة العمودية للمواد الخام

1. مزايا العملية:تتبنى تقنية المطحنة العمودية الألمانية Loesche ، مما يؤدي إلى تحسين آلية عمل أسطوانات الطحن وأقراص الطحن ، مما يجعل شكل جزيئات المواد المطحونة أكثر اتساقًا وتفصيلًا. يمكن للتصميم الهيكلي الفريد أن يتجنب بشكل فعال الطحن المفرط للمواد ويحافظ على تدرج أفضل للجزيئات.
2. جودة مستقرة:يمكن للمعدات إنتاج أسمنت PC42.5 بمساحة سطح محددة تصل إلى 3900 سم²/جم، مما يضمن جودة مستقرة وموثوقة. وقد تم الاعتراف بقدرة الطحن والأداء من قبل العديد من العملاء كمعدات لنظام طحن الأسمنت.
3. ميزة توفير الطاقة:بالمقارنة مع المطحنة الكروية التقليدية، يبلغ استهلاك الطاقة لنظام الطاحونة العمودية للمواد الخام 25 كيلوواط ساعة/طن، في حين أن استهلاك الطاقة للمطحنة الكروية يبلغ عادة 40 كيلوواط ساعة/طن. وهذا يقلل من استهلاك الطاقة بحوالي 15 كيلوواط ساعة/طن، مما يحسن كفاءة الإنتاج بشكل كبير ويقلل من تكلفة التشغيل.
4. مقاومة قوية للتآكل:نظرًا لعدم وجود اتصال مباشر بين أسطوانات الطحن وقرص الطحن، ولأن الأسطوانات والبطانات مصنوعة من مواد عالية القوة ومقاومة للتآكل، يتم تقليل التآكل إلى الحد الأدنى، ويتم إطالة العمر التشغيلي بشكل كبير، وتقليل تكرار الصيانة واستبدال الأجزاء.

مجالات تطبيق مطحنة الأسطوانة العمودية للمواد الخام

• صناعة الأسمنت:تُستخدم لطحن المواد الخام في إنتاج الأسمنت، بما في ذلك الحجر الجيري والطين والخبث وما إلى ذلك. إن كفاءتها العالية وتوفيرها للطاقة يجعلها المعدات السائدة في إنتاج الأسمنت الحديث.
• صناعة الطاقة:تستخدم على نطاق واسع في محطات الطاقة التي تعمل بالفحم لإعداد مسحوق الفحم. يمكن للمطاحن العمودية طحن الفحم إلى مسحوق ناعم لتسهيل الاحتراق وتحسين الكفاءة وتقليل استهلاك الطاقة.
• صناعة المعادن:تستخدم في معالجة طحن خام الحديد والفحم والكوك والمواد الخام الأخرى لتحسين كفاءة الصهر.
• صناعة الكيماويات:تُستخدم في طحن المواد الخام للمنتجات البتروكيماوية والأسمدة والدهانات وغيرها من المنتجات الكيميائية، مما يضمن دقة وجودة المنتج.
• المعادن غير المعدنية:مناسبة لطحن الكوارتز والسيليكات والبنتونيت ومسحوق التلك والمعادن غير المعدنية الأخرى لتلبية متطلبات النقاء المختلفة.
• صناعة حماية البيئة:تستخدم في المشاريع البيئية للتعامل مع مخلفات النفايات والنفايات الصناعية وغيرها، لتحقيق إعادة استخدام الموارد ومكافحة التلوث.
