سلسلة ذاتية التشكيل وسلسلة P.I.V. مع مجموعة بكرة

سلسلة تغيير السرعة بدون خطوات (سلسلة CVT)هي حل مصمم بدقة لأنظمة النقل المتغير باستمرار (CVT)، مما يتيح ضبط سرعة الخرج بسلاسة دون تغيير نسب التروس. يوفر تصميمها المتطور ومكوناتها الهيكلية أداءً سلسًا وموثوقًا للتطبيقات الحديثة في مجال السيارات والصناعة.

الهيكل الرئيسي والمكونات

• مجموعة البكرة النشطة:تستقبل عزم دوران المحرك وتبدأ عملية النقل.
• مجموعة البكرة المدفوعة:تعمل بالتزامن مع البكرة النشطة، وتنقل عزم الدوران عبر الحزام الفولاذي.
• الحزام الفولاذي:يربط مجموعات البكرات، مما يضمن نقل عزم الدوران بكفاءة وتعديل السرعة.
• نظام التروس الكوكبي الأحادي:يوفر إدارة متطورة لعزم الدوران ويتكامل مع القابض متعدد الألواح لتوفير طاقة سلسة.
• عمود التروس الوسيط:ينقل عزم الدوران من نظام التروس الكوكبي إلى الترس التفاضلي.
• الترس التفاضلي:يوزع الدفع بالتساوي على المحاور، مما يتيح تغيير السرعة بشكل سلس عبر النظام.

مبدأ التشغيل

• يمر عزم الدوران من المحرك عبر محول عزم الدوران إلى نظام النقل.
• تنقل مجموعة البكرة النشطة عزم الدوران إلى مجموعة البكرة المدفوعة عبر الحزام الفولاذي.
• يتم توجيه عزم الدوران عبر نظام تروس كوكبي واحد مزود بقابض متعدد الألواح إلى العمود الداخلي.
• ثم ينقل العمود التروس الوسيط عزم الدوران إلى الترس التفاضلي، الذي يوزع الطاقة على المحاور.
• يتيح هذا الترتيب تعديل السرعة بشكل مستمر دون تغيير نسب التروس.

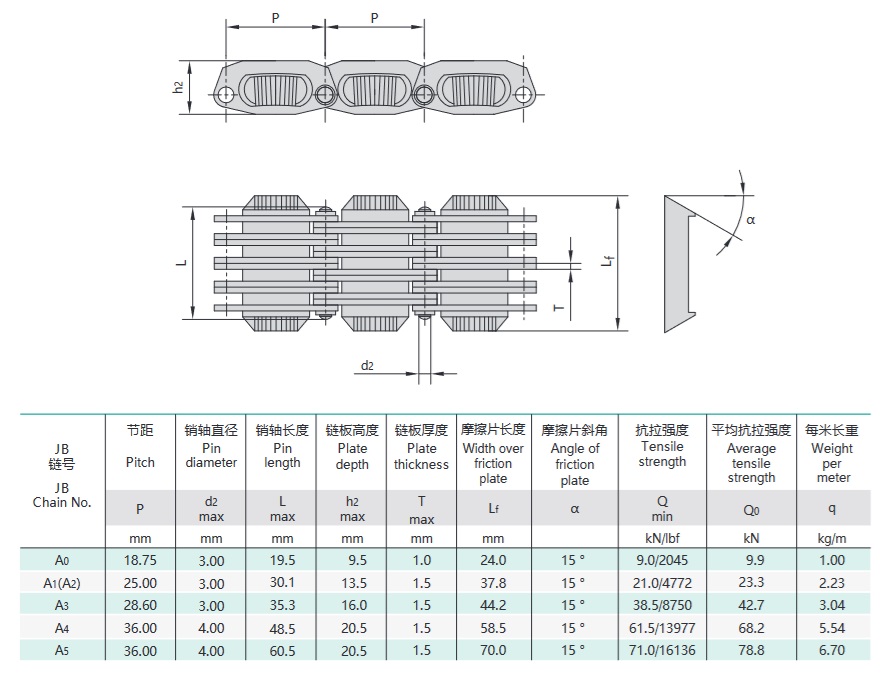

المواصفات الفنية ومعايير الأداء

• مسافة السلسلة
• سمك لوحة السلسلة
• قطر الأسطوانة
• قطر الدبوس
• يتم اختيار جميع المعلمات وتحسينها وفقًا لمتطلبات التطبيق المحددة، مما يؤثر بشكل مباشر على أداء النظام وموثوقيته.

المزايا الرئيسية

• تغيير السرعة بدون خطوات:يضبط سرعة عمود الخرج بسلاسة وكفاءة — دون الحاجة إلى تغييرات منفصلة في التروس.
• أداء عالٍ وموثوقية:يضمن التصميم الدقيق التشغيل طويل الأمد وتوفير الطاقة بشكل ثابت.
• نطاق تطبيق واسع:مناسب لأنظمة CVT للسيارات والآلات الصناعية التي تتطلب تحكمًا ديناميكيًا في السرعة.

تمثل سلسلة تغيير السرعة غير المتدرجة ذات القطعة المنزلقة قمة تكنولوجيا CVT، حيث توفر قابلية تكيف وكفاءة وموثوقية لا مثيل لها لتلبية احتياجات النقل المتقدمة.
