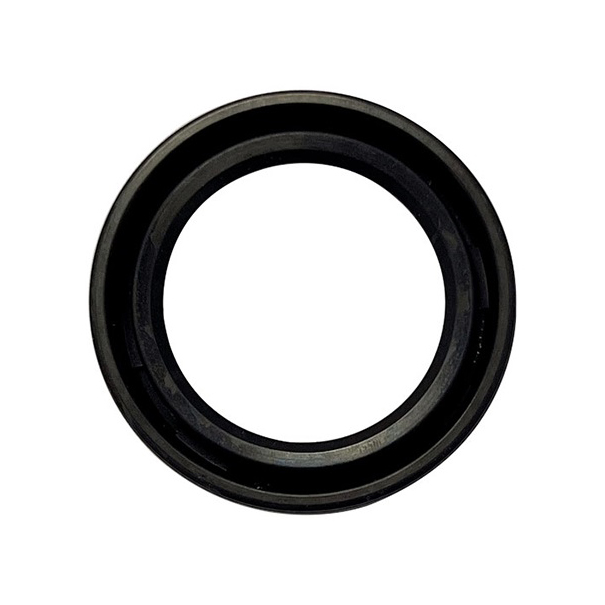

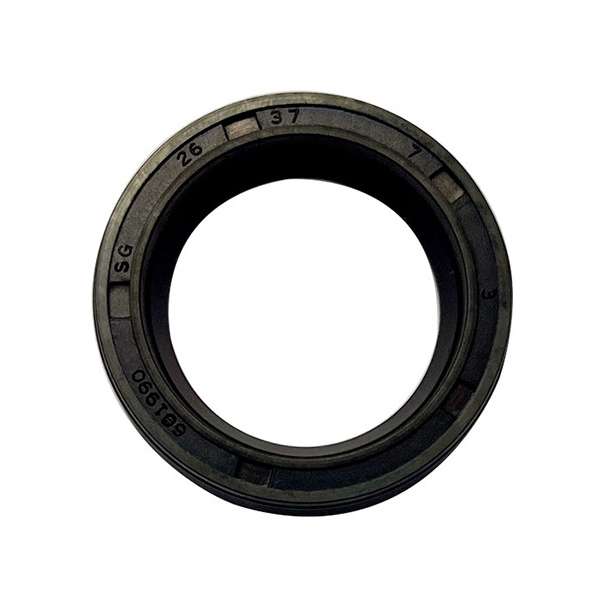

حافة أحادية من نوع SG مع مانع تسرب زيت ذو أخدود

ختم زيت أحادي الشفة من النوع SG ، تصميم أخدود زيت محيطي ، حزمة كاملة داخلية ، ختم زيت أحادي الشفة الرئيسية مع زنبرك داخلي. ينتمي إلى ختم الزيت الدوار ، والذي يستخدم للختم في المناسبات الزيتية والخالية من الغبار ، ويتحمل ضغطًا يبلغ 0.03 ميجا باسكال ، في حدود 0.3 كيلوجرام قوة / متر². وفقًا للاستخدامات المختلفة للوسائط والضغط والحرارة، يتم اختيار مادة مختلفة. تشمل المواد الشائعة: مانع تسرب الزيت من النوع SG ذو الهيكل العظمي من مطاط البوتيل، مانع تسرب الزيت من النوع SG ذو الهيكل العظمي من مطاط الفلور، مانع تسرب الزيت من النوع SG ذو الهيكل العظمي من مطاط السيليكون، وما إلى ذلك. يتم استخدامها بشكل أساسي في العديد من الأختام الصناعية مثل أختام زيت المحركات، أختام زيت المخفضات، أختام زيت علب التروس، أختام زيت المحركات، أختام زيت الأذرع الميكانيكية، توليد طاقة الرياح، وما إلى ذلك.

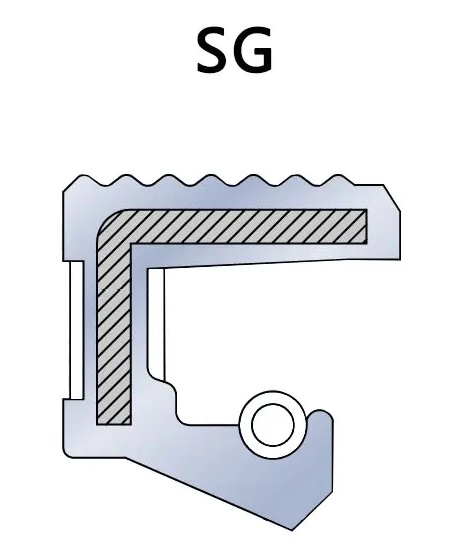

1. المكونات الرئيسية
   • الهيكل:مصنوع من مادة معدنية (مثل الفولاذ أو الحديد) لتوفير الدعم الهيكلي والحفاظ على استقرار ومتانة مانع تسرب الزيت.
   • حافة الختم:عادة ما تكون مصنوعة من مادة مرنة (مثل المطاط، فيتون، إلخ)، تتلامس شفة الختم مع العمود أثناء تشغيل المعدات لتشكيل تأثير مانع للتسرب.
   • الأخاديد:يتم تزويد شفة الختم بواحد أو أكثر من الأخاديد المصممة لحفظ زيت التشحيم أو السائل لجعل الختم أكثر فعالية.
   • الزنبرك:يمارس الزنبرك المدمج (عادة ما يكون مصنوعًا من الفولاذ المقاوم للصدأ) ضغطًا معينًا لجعل شفة الإغلاق قريبة من العمود، وبالتالي تحسين تأثير الإغلاق.
2. الميزات
   • تصميم شفة واحدة:يعتمد مانع التسرب من النوع SG تصميمًا أحادي الشفة بهيكل بسيط، وهو مناسب لمختلف السيناريوهات التي تتطلب ختمًا أساسيًا.
   • تصميم مع أخاديد:حافة الختم مزودة بأخاديد، يمكن لهذه الأخاديد التقاط المادة التشحيمية والاحتفاظ بها بشكل فعال وتعزيز أداء الختم، خاصة في ظل درجات الحرارة العالية أو التشغيل بسرعة عالية.
   • تقوية الهيكل:يوفر الهيكل المعدني قوة واستقرارًا إضافيين، مما يمكّن مانع تسرب الزيت من تحمل ضغوط ودرجات حرارة تشغيل أعلى.
3. سيناريوهات التطبيق
   • صناعة السيارات:يستخدم في المحرك وناقل الحركة ونظام التوجيه والمكونات الأخرى لمنع تسرب مواد التشحيم ودخول الملوثات الخارجية.
   • المعدات الصناعية:مثل المضخات والضواغط والمخفضات وغيرها، خاصة في سيناريوهات التطبيق التي تتطلب أداء عاليًا في الختم.
   • المعدات الميكانيكية:تستخدم على نطاق واسع في مجموعة متنوعة من المعدات الميكانيكية، خاصةً في الحالات التي تتطلب تحسين موثوقية الختم.
