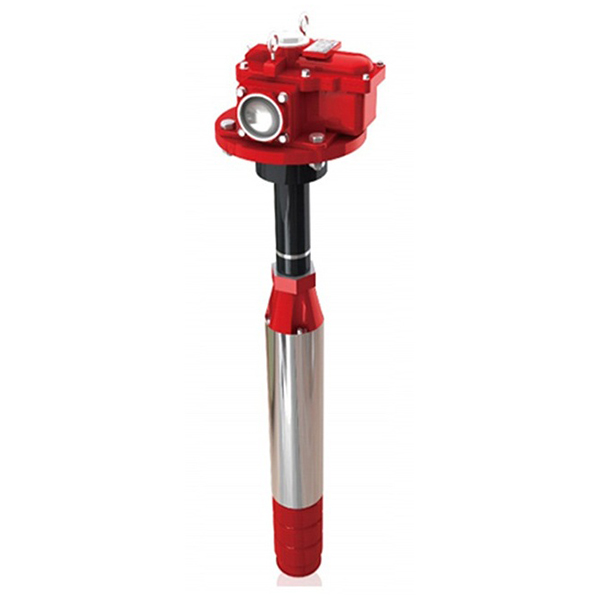

مضخة وقود غاطسة لنقل النفط في محطات الوقود

مضخات الوقود الغاطسة عالية التدفق قادرة على توفير 3 حصان و 5 حصان لترددات طاقة 50 هرتز أو 60 هرتز ، ويظهر أداءها التشغيلي مزايا الكفاءة العالية والموثوقية والضوضاء المنخفضة.
يعتمد مبدأ عمل مضخات الوقود الغاطسة على تصميمها الفريد: محرك المضخة وعجلة المضخة هما وحدة واحدة تعمل داخل السائل. يختلف تصميم المحرك الخارجي التقليدي والمحور الطويل، حيث يتم غمر محرك مضخة التزود بالوقود الغاطسة مباشرة في السائل، مما لا يحل مشكلة تبديد حرارة المحرك بشكل فعال فحسب، بل يتجنب أيضًا عمل المحرك التقليدي عند التذبذب وفقدان الطاقة. إن الجمع الوثيق بين المحرك وعجلة المضخة يجعل المضخة تعمل بشكل أكثر سلاسة ويقلل الضوضاء بشكل كبير.

يعتمد محرك المضخة على تقنية “المحرك المغمور”، حيث يوجد الفاصل بين الجزء الثابت والدوار للمحرك بسماكة طبقة ورق A4 تقريبًا، ويتدفق السائل عبر الفاصل بسرعة، مما يحقق تأثيرين رئيسيين:

1. وظيفة التبريد: يتدفق السائل عبر الفجوة داخل المحرك، مما يؤدي إلى تبريد المحرك بشكل فعال، لتجنب تلف المحرك بسبب السخونة الزائدة، وإطالة عمر المحرك.
2. وظيفة التشحيم: يتدفق السائل عبر الفجوة بين الجزء الثابت والجزء المتحرك، مما يؤدي دور تشحيم المحامل، لضمان التشغيل السلس للمحرك والمحامل، وتقليل الاحتكاك والتآكل، وتعزيز موثوقية المضخة.

هذا التصميم يجعل مضخة التزويد بالوقود الغاطسة تتمتع بمعدل عطل منخفض، ولا تحتاج إلى صيانة تقريبًا، وعمر تشغيلي طويل.

ميزات مضخة الوقود الغاطسة:

1. محرك توربيني وعالي الكفاءة: يضمن اعتماد تقنية الشحن التوربيني وتصميم المحرك الموثوق به كفاءة وسرعة توصيل الزيت. من خلال الشحن التوربيني، يمكن للمضخة توفير معدل تدفق وضغط أعلى لتلبية الطلب على توصيل الزيت عالي التدفق.
2. أداء عمل فعال ومستقر: يتم تشغيل المضخة بواسطة مصدر طاقة ثلاثي الأطوار، ومعدل أعطال منخفض أثناء التشغيل، وأداء مستقر وموثوق. مصممة لتكون متوافقة مع مجموعة متنوعة من متطلبات الجهد الكهربائي، وتتكيف مع بيئات العمل المختلفة، وتكون قادرة على العمل لفترة طويلة في ظل مجموعة متنوعة من المنتجات والظروف النفطية.
3. تصميم صيانة مريح: تم أخذ راحة الصيانة في الاعتبار بشكل كامل في التصميم، كما أن هيكل المضخة يبسط عملية الصيانة ويقلل من وقت الإصلاح ويحسن الكفاءة الإجمالية وتوافر النظام.
4. تدفق عالي وضغط عالي: المضخة مناسبة بشكل خاص للمناسبات التي تتطلب نقل تدفق عالي، يمكن أن يصل معدل التدفق الأقصى إلى 1000 لتر / دقيقة، يمكن أن يكون نقل الزيت فعالًا، ولديها قدرة خرج ضغط عالية، لضمان إمكانية نقل الزيت لمسافات طويلة وبشكل مستقر.
5. تصميم محرك متين: يعتمد المحرك على محامل كربونية وتصميم غلاف من الفولاذ المقاوم للصدأ، مما يحسن موثوقية المحرك ويضمن التشغيل المستقر للمضخة لفترة طويلة. تسمح خصائص المحامل الكربونية ومواد الغلاف المصنوعة من الفولاذ المقاوم للصدأ للمحرك بالحفاظ على أداء جيد في البيئات القاسية.

متطلبات الطاقة:

• نوع مصدر الطاقة: استخدم طاقة تيار متردد ثلاثي الأطوار.
• نطاق الجهد:
  208-230 فولت تيار متردد
  460 فولت تيار متردد
  575 فولت تيار متردد
• تصنيف الطاقة:
  3 حصان
  5 حصان

مواصفات محرك مضخة الوقود الغاطسة عالية التدفق:

• سرعة ثابتة: 2900 دورة في الدقيقة (rpm) مع هيكل توربيني لضمان التشغيل المستقر عند عدد دورات عالية في الدقيقة والحماية الحرارية.
• مواصفات المضخة 3 حصان:
  ضغط التشغيل: 36 رطل لكل بوصة مربعة
  معدل التدفق الأقصى: 600 لتر في الدقيقة
  ضغط المخرج: 276 كيلو باسكال
• مواصفات المضخة 5 حصان:
  ضغط التشغيل: 42 psi
  معدل التدفق الأقصى: 1000 لتر في الدقيقة
  ضغط المخرج: 276 كيلو باسكال

مضخة وقود غاطسة مجالات التطبيق:

1. محطة وقود: تستخدم على نطاق واسع في محطات الوقود لتوصيل النفط بسرعة عالية وبشكل مستقر، قادرة على تلبية احتياجات التدفق العالي والضغط العالي.
2. تخزين ونقل النفط: مناسبة لتخزين ونقل النفط وكذلك النقل المضغوط للنفط بواسطة شاحنات الصهريج وخطوط الأنابيب والمعدات الأخرى.
3. الصناعة والزراعة: مناسبة لجميع أنواع الصناعة والزراعة التي تحتاج إلى نقل كميات كبيرة من النفط، مثل إمدادات الوقود ونظام الري ونظام إمدادات النفط للمعدات.
4. الصناعات البتروكيماوية: في الصناعات البتروكيماوية، يمكن أيضًا استخدام مضخات التزويد بالوقود الغاطسة لنقل مجموعة متنوعة من السوائل البتروكيماوية، خاصةً لتلبية متطلبات مهام النقل ذات التدفق العالي والضغط العالي.
