سلاسل تروس قفل مدببة ثلاثية 16B-3 سلسلة بكرات ISO قياسية

عجلات مسننة ثلاثية التناقص 16B-3 سلسلة بكرات ISO قياسية

يستخدم هذا التصميم محورًا مدببًا وتجويفًا مدببًا مطابقًا، مما يسمح بتثبيت العجلة المسننة بإحكام على العمود باستخدام بطانات قفل مدببة دون خلق فراغ.
الطراز: عجلة مسننة ثلاثية الأضلاع من النوع B 16B-3
المادة: C45، الفولاذ المقاوم للصدأ، الفولاذ المقوى، إلخ.
المعالجة السطحية: أسنان مقواة، أكسيد أسود، مطلي بالزنك، كهربي، إلخ.

السنونو المخروطي القابل للقفلتوفر تثبيتًا ميكانيكيًا قويًا بين محور العجلة المسننة والعمود، مما يضمن اتصالًا قويًا وموثوقًا لنقل الطاقة بسلاسة وكفاءة. يقلل هذا التصميم من فقدان الطاقة ويحسن كفاءة النظام بشكل عام.

الميزات الرئيسية

تركيب ميكانيكي متداخل:يربط محور العجلة المسننة بالعمود بشكل آمن لضمان موثوقية فائقة وتقليل الانزلاق.
نقل طاقة فعال:تشغيل سلس مع تقليل الاحتكاك والضوضاء، بفضل الشكل الدقيق للأسنان.
عمر خدمة طويل:تطيل المواد والتصميم المتينان من عمر العجلات المسننة والسلاسل، مما يقلل من وقت التعطل وتكاليف الصيانة.
خيارات المواد:
- الفولاذ C45:يوازن بين القوة والاقتصادية للاستخدامات العامة.
- الفولاذ المقاوم للصدأ:مقاومة ممتازة للتآكل — مثالي للبيئات القاسية.
- الفولاذ المقوى:معالج حرارياً لتحسين مقاومة التآكل والمتانة.
صيانة أقل:تقليل الحاجة إلى الاستبدال، مما يقلل من التكاليف التشغيلية الإجمالية.

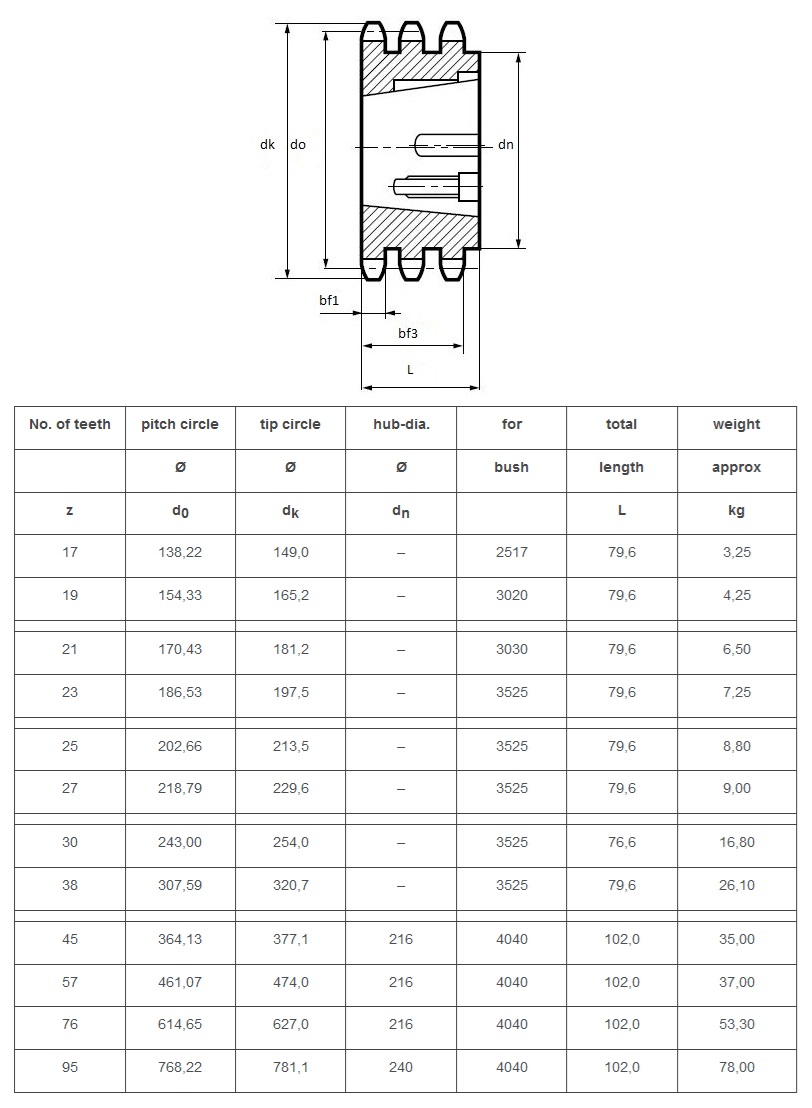

المواصفات الفنية

رقم ISO:16B-3 (1 بوصة × 17,02 مم)
المسافة بين المسامير:25,4 مم
العرض الداخلي:17,02 مم
قطر الأسطوانة:15,88 مم
عرض السن:79,6 مم
با:2,5 مم (عرض نصف القطر)
Rx:26,0 مم (نصف قطر السن الأدنى)

المزايا

اتصال قوي وموثوق للأنظمة عالية الأداء
تقليل الاحتكاك والضوضاء لتشغيل أكثر سلاسة
عمر خدمة أطول وتكاليف صيانة أقل
خيارات مواد متنوعة لتناسب مختلف البيئات

اختر سلسلة التروس ذات البطانات القابلة للقفل المدببة للحصول على متانة فائقة ونقل طاقة فعال وصيانة منخفضة في التطبيقات الصعبة.
