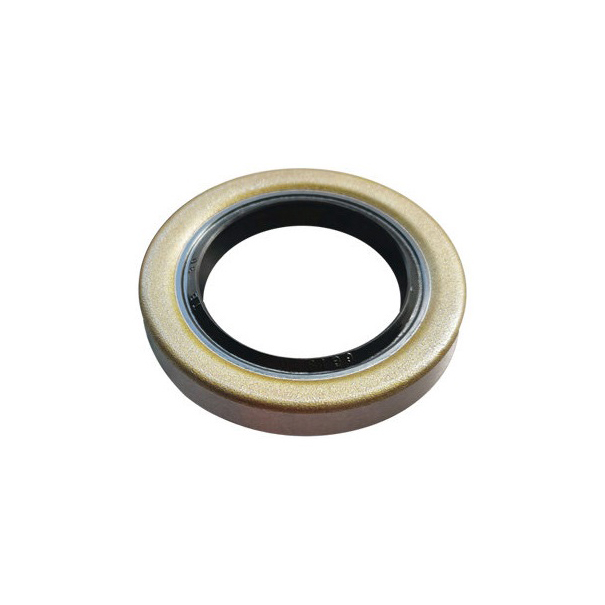

ختم زيت دوار من النوع TB مع غلاف حديدي لمخفض السرعة

ختم الزيت الهيكلي من نوع TB هو نوع من المكونات المستخدمة بشكل شائع في الختم الميكانيكي، والذي يستخدم بشكل أساسي لمنع دخول زيت التشحيم أو السوائل أو الغبار إلى أجزاء الماكينة لضمان التشغيل الطبيعي للمعدات. فيما يلي مقدمة مفصلة عن هيكل ومبدأ وخصائص ختم الزيت الهيكلي من نوع TB:

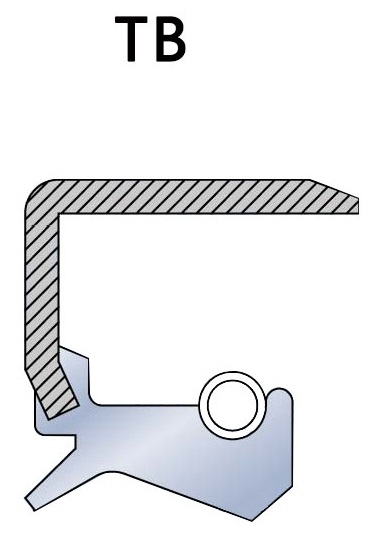

1. الهيكل
   • الهيكل:عادة ما يكون هيكل مانع تسرب الزيت من نوع TB مصنوعًا من المعدن، مما يوفر قوة هيكلية وصلابة لمانع تسرب الزيت. يتيح هذا الجزء لمانع تسرب الزيت الحفاظ على شكله وموضعه أثناء العمل.
   • حافة الختم:هذه هي القطعة المركزية لمانع التسرب من نوع TB وعادة ما تكون مصنوعة من مادة مرنة، مثل المطاط أو البولي يوريثين. تضغط شفة مانع التسرب على سطح العمود لتشكيل مانع تسرب.
   • الزنبرك:عادة ما تكون موانع تسرب الزيت من النوع TB مزودة بنابض واحد أو أكثر يحيط بمحيط شفة الختم. وظيفة النوابض هي توفير ضغط ثابت لضمان بقاء شفة الختم محكمة الإغلاق على العمود، وبالتالي تحسين أداء الختم.
   • الحلقة الخارجية:الحلقة الخارجية هي الجزء الخارجي من مانع تسرب الزيت، وعادة ما تكون مصنوعة من مادة معدنية أو مطاطية، وهي مسؤولة عن تثبيت مانع التسرب في موضع تركيبه. الحلقة الخارجية على اتصال وثيق بالغلاف الذي يتم تركيب مانع تسرب الزيت عليه لمنع مانع تسرب الزيت من التحرك أثناء التشغيل.
2. مبدأ العمل
   • التلامس بين شفة الإغلاق والعمود:تتلامس شفة الإحكام بشكل وثيق مع سطح العمود الدوار، مما يؤدي إلى تكوين سطح إحكام لمنع تسرب مواد التشحيم أو السوائل.
   • دور الزنبرك:يوفر الزنبرك ضغطًا إضافيًا لضمان بقاء شفة الختم قريبة دائمًا من سطح العمود والحفاظ على أداء ختم جيد حتى في حالة اهتزاز أو تشوه العمود.
   • دعم الهيكل العظمي:يوفر الهيكل العظمي الدعم للختم للحفاظ على شكل مستقر أثناء التشغيل والحفاظ على فعالية الختم في الظروف القاسية مثل درجات الحرارة العالية والضغط العالي.
3. الميزات
   • مقاومة عالية للتآكل:عادةً ما تتمتع شفة الإغلاق ومواد الهيكل العظمي لموانع تسرب الزيت من النوع TB بمقاومة جيدة للتآكل ويمكنها تحمل ضغط العمل ودرجة الحرارة العالية.
   • تأثير إحكام جيد:من خلال الضغط المستمر للزنبرك والملاءمة المحكمة لشفة الختم، يمكن لمانع التسرب من النوع TB أن يمنع بشكل فعال تسرب الزيت ودخول الملوثات الخارجية.
   • مقاومة درجات الحرارة العالية:نظرًا لموادها وتصميمها، عادةً ما تكون موانع تسرب الزيت من النوع TB قادرة على العمل بشكل طبيعي في درجات حرارة أعلى، وتكون فعالة بشكل عام في نطاق -40 درجة مئوية إلى +150 درجة مئوية.
   • قابلية التكيف:يمكن لموانع تسرب الزيت من النوع TB التكيف مع بيئات العمل المختلفة، بما في ذلك درجات الحرارة العالية والضغط العالي والبيئات المسببة للتآكل.
   • عمر خدمة طويل:بفضل مواده عالية الجودة وتصميمه الهيكلي، يتمتع مانع تسرب الزيت من النوع TB بعمر خدمة طويل، مما يقلل من الحاجة إلى الاستبدال المتكرر.

يتم اختيار مواد مختلفة وفقًا لوسائط الاستخدام والضغوط ودرجات الحرارة المختلفة. تشمل المواد الشائعة: مانع تسرب الزيت الهيكلي من النوع TB من مطاط البوتيل، ومانع تسرب الزيت الهيكلي من النوع TB من مطاط الفلور، ومانع تسرب الزيت الهيكلي من النوع TC من مطاط السيليكون، وما إلى ذلك. مانع تسرب الزيت Simmerring ذو الغلاف الحديدي، يستخدم بشكل أساسي في الأدوات الكهربائية والمحركات والمخفضات وعلب التروس والمحركات الكهربائية والروبوتات الصناعية وتوليد طاقة الرياح وموانع التسرب الصناعية المختلفة الأخرى.

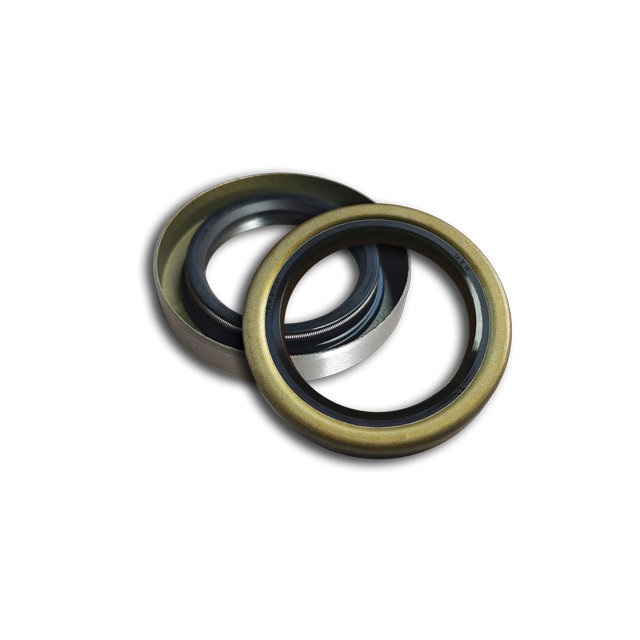

ختم زيت دوار من نوع TB
