منصة حفر أفقية

منصة حفر أفقية بدون حفر ≤ 680kN

جهاز الحفر الأفقي الاتجاهي بدون حفر، قوة السحب ≤680 كيلو نيوتن، مناسب للتركيب تحت الأرض لمختلف أنابيب الأنابيب. الجهاز فعال ومنخفض التأثير، مما يسمح بمد الأنابيب دون الإضرار بالسطح. يستخدم على نطاق واسع في الصناعات البلدية والطاقة والاتصالات.

اتصل بنا
الوصف

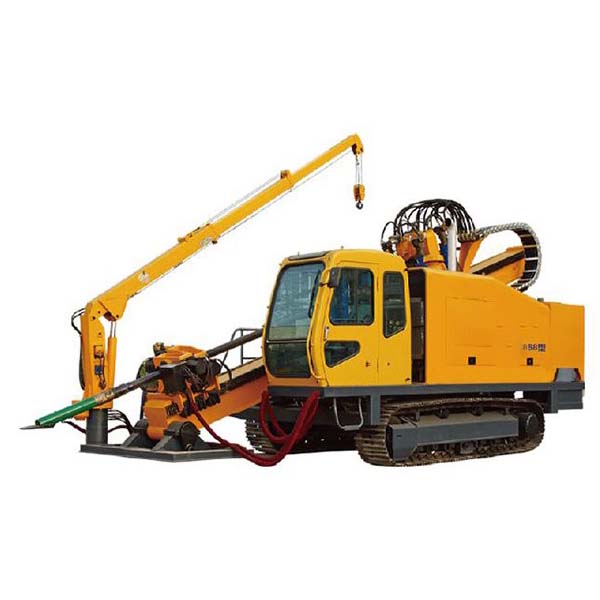

جهاز حفر أفقي بدون حفر خنادق

تستخدم محرك هيدروليكي كامل ومشي مجنزر ثنائي السرعة؛يستخدم رأس الطاقة محركين منخفضي السرعة للحفر ثنائي السرعة، ويتميز بهيكل متطور وبسيط. يضمن نظام نقل التروس والرفوف حركة سلسة وموثوقة. يمكن للصاري ضبط زاوية الفتح من 8 إلى 16 درجة، مع جهاز حركة أمامي وخلفي مبتكر. تتميز الآلة بمركز ثقل منخفض وثبات ممتاز، وهي مزودة برافعة إضافية. الكابينة مزودة بتكييف هواء للتدفئة والتبريد، مما يوفر بيئة تشغيل مريحة. التصميم العام جذاب.

  • تتميز الحفارة بتصميم جذاب، والآلة بأكملها تعمل بالكامل بالطاقة الهيدروليكية، ويتم التحكم في الحركة عن طريق جهاز تحكم عن بعد سلكي، والمكونات الرئيسية من علامات تجارية محلية ودولية معروفة.
  • يتميز محرك الديزل ذو العلامة التجارية بانبعاثات منخفضة وضوضاء منخفضة، بالإضافة إلى تقنية التحكم، مما يجعله أكثر ملاءمة للبناء الحضري ويقلل من استهلاك الطاقة في ظروف عدم التحميل.
  • يتم تشغيل دوران رأس الطاقة بواسطة محركين مزدوجين منخفضي السرعة وعزم الدوران العالي، ويتميز بضبط غير متدرج بسرعتين.
  • يتم تشغيل دفع وسحب رأس الطاقة بواسطة أربعة محركات مزودة بمخفض، ويستخدم ناقل حركة تروس ورفوف لتحقيق استقرار ممتاز.
  • يمكن تجهيزه بأنظمة توجيه لاسلكية وسلكية للاستخدام المريح.
  • تستخدم مضخة الطين محركًا هيدروليكيًا وتحويلًا ميكانيكيًا، مما يسمح بضبط الضغط وتدفق المضخة بمرونة.
  • الحفارة مجهزة بمجموعة كاملة من أدوات الحفر، وتستخدم قضبان حفر φ102x5000mm، وتأتي مع رافعة 2T.
المعلمات الفنية
منصة حفر أفقية بدون حفر خنادق ≤ 680kN
الطراز BL-68
قوة المحرك محرك ديزل Weichai 390 كيلوواط، 2100 دورة/دقيقة
أقصى قوة دفع/سحب 1300 كيلو نيوتن
السرعة القصوى للدفع/السحب 8 م/دقيقة (الترس الأول)، 24 م/دقيقة (الترس الثاني)
أقصى عزم دوران 60000 نيوتن متر (الترس الأول)، 30000 نيوتن متر (الترس الثاني)
سرعة المغزل 0-45 دورة/دقيقة، 0-90 دورة/دقيقة
زاوية دخول الصاري 8-16 درجة
أقصى عزم دوران 70000 نيوتن متر
أقصى عزم دوران انفصال 140000 نيوتن متر
رافعة مدمجة 3.2 طن
الحد الأقصى لتدفق مضخة الطين 1000 لتر/دقيقة (اختياري)
الضغط الأقصى لمضخة الطين 8 ميجا باسكال
مواصفات قضيب الحفر 5 بوصات
سرعة حركة الزاحف 2-4 كم/ساعة
القدرة القصوى على الصعود 25 درجة
الأبعاد (الطول × العرض × الارتفاع) 14.5 × 3.1 × 2.85 م
الوزن 30 طن
