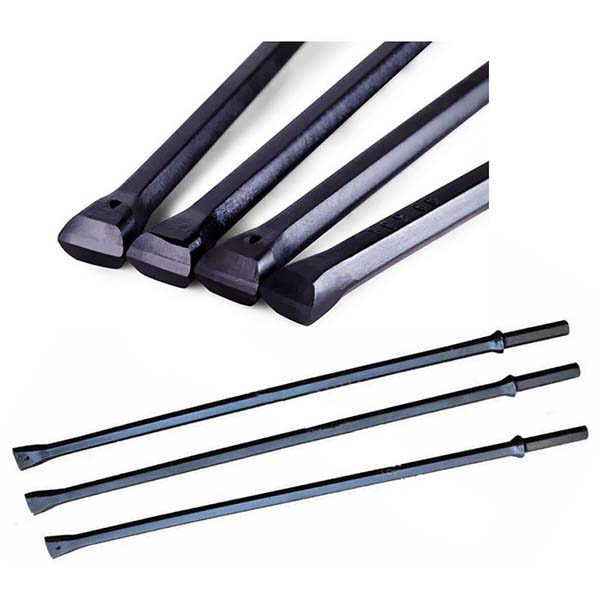

مثقاب فولاذي متكامل لعمليات الحفر بالمطرقة العلوية

تعد أدوات الحفر المتكاملة هذه مناسبة للتعدين تحت الأرض وعمليات الحفر ذات القطر الصغير، وهي مصممة للاستخدام مع مثاقب الصخور الكهربائية الصغيرة الحجم، مثل مثاقب الصخور الهوائية المثبتة على أرجل ومثاقب الصخور المحمولة باليد.

الوصف
المعايير الفنية

الوصف

الخصائص الرئيسية لمثقاب الصلب المتكامل

تساعد مثاقب الصلب المتكاملة على تقليل فقدان طاقة الصدم، وتحسين سرعة الحفر وكفاءته، وتستخدم عادةً لحفر ثقوب بأقطار تتراوح من 26 مم إلى 41 مم.
يتميز مثقاب الفولاذ المتكامل بهيكل ذي طول ثابت، مع ساق في أحد طرفيه ورأس في الطرف الآخر. ويمكنه الحفر إلى عمق يساوي طوله الفعال. ويمكن تجهيز رأس المثقاب بقطعة واحدة من كربيد التنجستن على شكل إزميل أو بثلاث قطع مماثلة.
لحفر الثقوب العميقة، تم تصميم فولاذ الحفر المتكامل للاستخدام في سلسلة، بحيث يكون كل قضيب لاحق أطول من القضيب السابق. من أجل منع انحشار الرأس، يجب تقليل قطر الرأس قليلاً مع زيادة طول القضيب.
يتم تصنيع قضبان الحفر المتكاملة من الفولاذ عالي الجودة، مثل 55SiMnMo و 95CrMo، مع معالجة متكاملة ومعالجة حرارية، مما يوفر مقاومة ممتازة للتعب ومتانة أثناء عمليات الحفر عالية التأثير.

المواصفات الفنية

حجم الساق:سداسي 22 × 108 مم
قطر الرأس:26 مم إلى 41 مم
طول القضيب:400 مم إلى 7200 مم

التطبيقات

صناعة استخراج الأحجار ذات الأبعاد
التعدين تحت الأرض
حفر الأنفاق

المعايير الفنية

مثقاب فولاذي متكامل لعمليات الحفر بالمطرقة العلوية
22 مم (7/8 بوصة) متكامل	السلسلة	L (مم)	L (قدم، بوصة)	D (مم)	D (بوصة)	رقم الطلب	الوزن (كجم)
سداسي 22 × 108 مم ساق	11	800	2'، 7 1/2"	34	1 11/32	B216-2208-8134	2.8
		1600	5'، 3"	33	1 5/16	B216-2216-8135	5.2
		2400	7 بوصات و 10 1/2 بوصة	32	1 1/4	B216-2224-8132	7.7
		3200	10'، 6"	31	1 7/32	B216-2232-8131	10.1
		4000	13 بوصة، 1 1/2 بوصة	30	1 3/16	B216-2240-8130	12.5
		4800	15 قدمًا و9 بوصات	29	1 5/32	B216-2248-8129	14.9
		5600	18 بوصة، 4 1/2 بوصة	28	1 1/8	B216-2256-8128	17.3
		6400	21'	27	1 1/16	B216-2264-8127	19.7
		7200	23 بوصة و 7 1/2 بوصة	26	1 1/32	B216-2272-8126	22.2
	12	400	1 بوصة، 3 3/4 بوصة	41	1 9/16	B216-2204-8141	1.6
		800	2 قدم و 7 1/2 بوصة	40	1 9/16	B216-2208-8140	2.9
		1600	5 أقدام و 3 بوصات	39	1 17/32	B216-2216-8139	5.3
		2400	7 بوصات و 10 1/2 بوصة	38	1 1/2	B216-2224-8138	7.7
		3200	10 أقدام و 6 بوصات	37	1 15/32	B216-2232-8137	10.1
		4000	13 بوصة، 1 1/2 بوصة	36	1 13/32	B216-2240-8136	12.5
		4800	15 بوصة و 9 بوصات	35	1 3/8	B216-2248-8135	14.9
		5600	18 بوصة، 4 1/2 بوصة	34	1 11/32	B216-2256-8134	17.4
		6400	21	33	1 5/16	B216-2264-8133	19.8
	13	800	2 بوصة، 7 1/2 بوصة	33	1 5/16	B216-2208-8133	2.8
		1200	3'، 11 1/4"	32	1 1/4	B216-2212-8132	4.0
		1600	5'، 3"	31	1 7/32	B216-2216-8131	5.2
		2000	6 أقدام و 6 3/4 بوصة	30	1 3/16	B216-2220-8130	6.4
	16	1200	3'، 11 1/4"	34	1 11/32	B216-2212-8134	4.1
		1800	5 أقدام و 10 7/8 بوصة	33	1 5/16	B216-2218-8133	5.8
		2400	7 أقدام و 10 1/2 بوصة	32	1 1/4	B216-2224-8132	7.7
	17	1200	3'، 11 1/4"	40	1 9/16	B216-2212-8140	4.1
		1600	5 أقدام و 3 بوصات	39	1 17/32	B216-2216-8139	5.3
		2000	6 بوصات و 6 3/4 بوصة	38	1 1/2	B216-2220-8138	6.5
