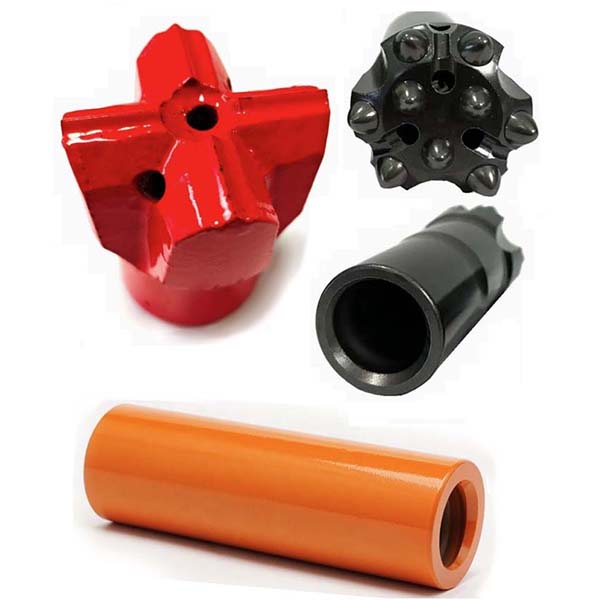

مثقاب زر R32 ذو رأس متقاطع وجلبة توصيل للحفر الأفقي

Name: مثقاب زر R32 ذو رأس متقاطع وجلبة توصيل للحفر الأفقي
Brand: beentools

تُستخدم هذه السلسلة من مثاقب الحفر المتقاطعة ذات الأزرار R32 وأكمام التوصيل بشكل أساسي في عمليات الحفر بالمطرقة العلوية، وعادةً ما يتم استخدامها مع مثاقب الصخور الهيدروليكية. يتم توصيل مثاقب الحفر بالمطرقة العلوية بقضيب الحفر عبر الخيوط لتنفيذ أعمال الحفر.

اتصل بنا

الوصف

نظرة عامة على المنتج

تقدم هذه الصفحة بشكل أساسي مثقاب الزر الملولب R32، ومثقاب الصليب الملولب R32، وغطاء التوصيل، والتي تستخدم على نطاق واسع في أدوات الحفر الجامبو الخاصة بحفر الأنفاق.

المواصفات الفنية لرأس الحفر المزود برأس زر ملولب R32

خيط التوصيل:R32
مادة الرأس:كربيد التنجستن
مادة جسم المثقاب:سبائك فولاذية عالية القوة
أخاديد الشطف:موزعة على طول المثقاب لإزالة الحطام والتبريد
تصميم الرأس:أزرار كروية
القطر:43 مم، 45 مم، 51 مم، إلخ.
زاوية زر المقياس:30 درجة و35 درجة
أزرار المقياس:5 × 10 مم، 6 × 10 مم، إلخ.
أزرار مركزية:2 × 9 مم، 2 × 10 مم، إلخ.
الوزن:0.6 كجم إلى 1.0 كجم
عملية تصنيع الرأس:تقنية التثبيت بالحرارة
عمليات التصنيع الأخرى:معالجة حرارية كاملة بالكربنة، معالجة بالتردد العالي، ومعالجة بالفوسفات

المواصفات الفنية لمثقاب R32 الملولب

خيط التوصيل:R32
مادة الرأس:أزرار كربيد التنجستن المدمجة
مادة جسم المثقاب:سبائك فولاذية عالية القوة
أخاديد الشطف:موزعة على طول المثقاب لإزالة بقايا القطع والسوائل ووسيلة التبريد
تصميم الرأس:نوع متقاطع
الارتفاع × العمق:12 × 8 مم، 16 × 10 مم
القطر:43 مم، 51 مم، إلخ.
الوزن:0.8 كجم إلى 1.1 كجم

المواصفات الفنية لغطاء التوصيل

النوع:موقف وسط
وصلة اللولب:T38 و R38
الطول:170 مم و 190 مم
القطر:55 مم
المادة:فولاذ سبيكي عالي القوة
عملية التصنيع:معالجة حرارية كاملة بالكربنة
الوزن:1.8 كجم و 2.0 كجم

رأس المثقاب

رأس مثقاب ملولب R32
رأس مثقوب، زر	D (مم)	D (بوصة)	مقياس الأزرار	مركز الأزرار	زاوية قياس الزر	الخيط	رقم الطلب	الوزن (كجم)
زر	43	1 11/16	5 × 10 مم	2 × 9 مم	30 درجة	R32	B173-4307-5403	0.6
	45	1 3/4	5 × 11 مم	2 × 9 مم	30 درجة	R32	B173-4507-5403	0.7
	48	1 7/8	5 × 11 مم	2 × 9 مم	35 درجة	R32	B173-4807-5405	0.8
	51	2	5 × 11 مم	2 × 10 مم	35 درجة	R32	B173-5107-5405	1.2
	45	1 3/4	5 × 11 مم	2 × 9 مم	30 درجة	R32	B173-4507-5463	0.7
	48	1 7/8	5 × 11 مم	2 × 9 مم	35 درجة	R32	B173-4807-5465	0.8
	51	2	5 × 11 مم	2 × 10 مم	35 درجة	R32	B173-5107-5465	1.2
زر	45	1 3/4	6 × 10 مم	2 × 9 مم	35 درجة	R32	B173-4508-5405	0.7
	48	1 7/8	6 × 10 مم	2 × 9 مم	40 درجة	R32	B173-4808-5404	0.8
	51	2	6 × 11 مم	2 × 10 مم	40 درجة	R32	B173-5108-5404	1.2
زر	43	1 11/16	6 × 10 مم	3 × 8 مم	30 درجة	R32	B173-4309-5403	0.6
	45	1 3/4	6 × 10 مم	3 × 9 مم	30 درجة	R32	B173-4509-5403	0.7
	48	1 7/8	6 × 10 مم	3 × 9 مم	35 درجة	R32	B173-4809-5405	0.8
	51	2	6 × 11 مم	3 × 9 ملم	35 درجة	R32	B173-5109-5405	1.0
زر	48	1 7/8	6 × 10 مم	3 × 9 مم	30 درجة	R32	B173-4809-5463	0.8
زر	51	2	6 × 10 مم	3 × 9 مم	35 درجة	R32	B173-5109-5465	1.0

رأس مثقاب متقاطع

مثقاب متقاطع ملولب R32
مثقاب ملولب، ملحق	D (مم)	D (بوصة)	ارتفاع الملحق × سمك	الخيط	رقم الطلب	الوزن (كجم)
صليب	43	1 11/16	12 × 8 مم	R32	B158-4312-5410	0.8
	45	1 3/4	12 × 8 مم	R32	B158-4512-5410	0.9
	48	1 7/8	12 × 8 مم	R32	B158-4812-5410	0.9
	51	2	16 × 10 مم	R32	B158-5116-5410	1.1

جلبة التوصيل

جلبة توصيل ملولبة
جلبة التوصيل	L (مم)	L (بوصة)	D (مم)	D (بوصة)	الخيط	رقم الطلب	الوزن (كجم)
الموقف الأوسط	170	6 11/16	55	2 5/32	R38	B302-5517-5656	1.8
الموقف الأوسط	190	7 1/2	55	2 5/32	T38	B302-5519-7676	2.0
