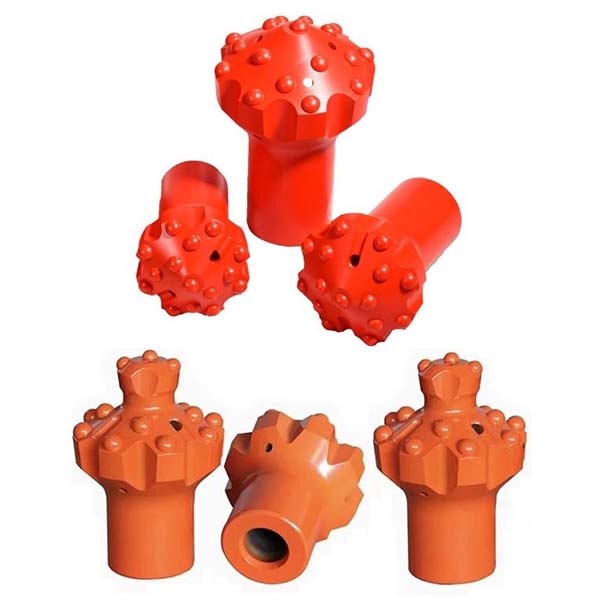

مثقاب التوسيع ذو الرأس المقبب R35، والمعروف أيضًا باسم مثقاب التوسيع

يتم إدخال الجزء التوجيهي من مثقاب التوسيع في ثقب موجود لضمان الثبات، بينما يقوم جزء التوسيع بتوسيع الثقب إلى القطر المطلوب. ويستخدم على نطاق واسع في التطبيقات التي تتطلب دقة عالية، مثل رصف الأساسات، وحفر الأنفاق، والحفر الحراري الأرضي.

الوصف
المعايير الفنية

الوصف

معلمات مثقاب التوسيع التجريبي

تشمل معلمات مثقاب التوسيع التمهيدي القطر والطول والوزن ونوع جهاز الحفر المطبق.

المواصفات

يبلغ قطر مثقاب التوسيع التوجيهي R35، المعروف أيضًا باسم مثقاب التوسيع التوجيهي R35، 89 ملم.
رأس المثقاب التوجيهي R35، المعروف أيضًا باسم مثقاب التوسيع التوجيهي R35، يبلغ قطره 102 مم.
رأس المثقاب القبة R35، المعروف أيضًا باسم رأس توسيع القبة R35، يبلغ قطره 127 مم.

المعلومات الفنية لرأس المثقاب القبة والرائد R35

خيط التوصيل: R35
مادة الرأس: كربيد التنجستن
مادة جسم المثقاب: سبائك فولاذية عالية القوة
أخاديد الخبث: موزعة على طول المثقاب لإزالة الرقائق والتبريد
تصميم الرأس: أزرار كروية
القطر: 89 مم، و102 مم، و127 مم
زاوية زر المقياس: 35 درجة
أزرار المقياس: 12 × 12 مم و 12 × 13 مم
الأزرار المركزية: 3×10 مم و3×13 مم
الوزن: يتراوح من 3.2 كجم إلى 4.8 كجم
عملية تصنيع الرأس: تقنية التطعيم بالذوبان الساخن
عمليات التصنيع الأخرى: المعالجة الحرارية الكاملة بالكربنة، والمعالجة بالترددات العالية، وعملية الفوسفات

المعايير الفنية

مثقاب التوسيع ذو الرأس المقبب R35، والمعروف أيضًا باسم مثقاب التوسيع
مثقاب التوسيع	D (مم)	D (بوصة)	مقياس الأزرار	مركز الأزرار	زاوية زر المقياس	الخيط	رقم الطلب	الوزن (كجم)
رأس توسيع تجريبي	89	3 1/2	12 × 12 مم	3 × 10 مم	35 درجة	R35	B100-8915-5505	3.2
مثقاب توسيع تجريبي	102	4	12 × 13 مم	3 × 10 مم	35 درجة	R35	B100-0215-5505	3.6
رأس توسيع مقبب	127	5	12 × 13 مم	3 × 13 مم	35 درجة	R35	B107-2715-5505	4.8
