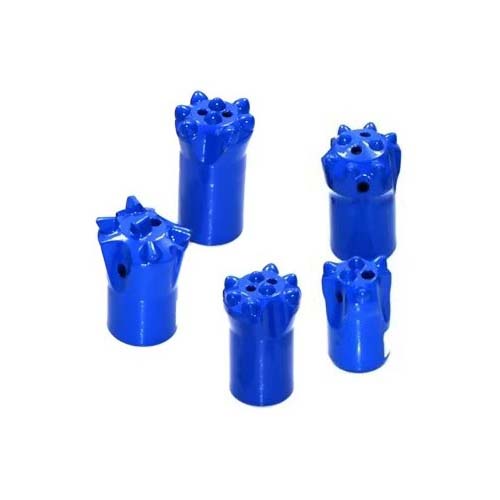

مثقاب زر ملولب ST68 لحفر المناجم تحت الأرض

تم تصميم جميع لقمات الحفر باستخدام تقنية التصميم والهندسة بمساعدة الكمبيوتر ثلاثية الأبعاد، ويتم تصنيعها بدقة باستخدام معدات CNC وتخضع لعمليات معالجة حرارية متعددة.

الوصف
المعايير الفنية

الوصف

نظرة عامة على مثقاب الزر ST68

عادةً ما يشير الحرفان ST إلى “super taper” (مستدق فائق) أو إلى سن شديد التحمل، بينما يشير الرقم 68 إلى حجم الوصلة الكبير. يمكن لرأس الحفر ST68 نقل طاقة الصدم والعزم الكبيرين الناتجين عن منصات الحفر إلى الصخور بشكل موثوق.

مواصفات مثقاب الزر ST68

رأس الحفر المسطح الملولب ST68.
رأس الحفر الزر القابل للسحب الملولب ST68.

المعلمات الفنية لرأس الحفر الزرّي الملولب ST68

خيط التوصيل:ST68
مادة الرأس:كربيد التنجستن
مادة جسم المثقاب:سبائك فولاذية عالية القوة
أخاديد الشطف:موزعة على طول رأس المثقاب لإزالة البرادة والتبريد
تصميم الرأس:شكل زر باليستي
القطر:102 مم و 115 مم
زاوية زر المقياس:35 درجة
أزرار المقياس:8 × 13 مم، و8 × 14 مم، و10 × 12 مم
الأزرار الأمامية:6 × 13 مم و 8 × 12 مم
الوزن:يتراوح بين 5.5 كجم و7.0 كجم
عملية تصنيع الرأس:تقنية التطعيم بالذوبان الساخن
عمليات التصنيع الأخرى:معالجة حرارية كاملة بالكربنة، معالجة بالتردد العالي، ومعالجة بالفوسفات

المعايير الفنية

رأس مثقاب مزود بمسمار لولبي من طراز ST68 مخصص لحفر المناجم تحت الأرض
رأس مثقاب ملولب، زر	D (مم)	D (بوصة)	مقياس الأزرار	مركز الأزرار	زاوية قياس الزر	الخيط	رقم الطلب	الوزن (كجم)
زر	102	4	8 × 13 مم	6 × 13 مم	35 درجة	ST68	B173-0214-2B05	5.5
زر	115	4 1/2	8 × 14 مم	6 × 13 مم	35 درجة	ST68	B173-1514-2B05	5.8
زر، مركز منخفض، رجوع	102	4	8 × 13 مم	6 × 13 مم	35 درجة	ST68	B174-0214-2B05	5.5
زر، مركز منخفض، رجوع	115	4 1/2	10 × 12 مم	8 × 12 مم	35 درجة	ST68	B174-1518-2B05	7.0
